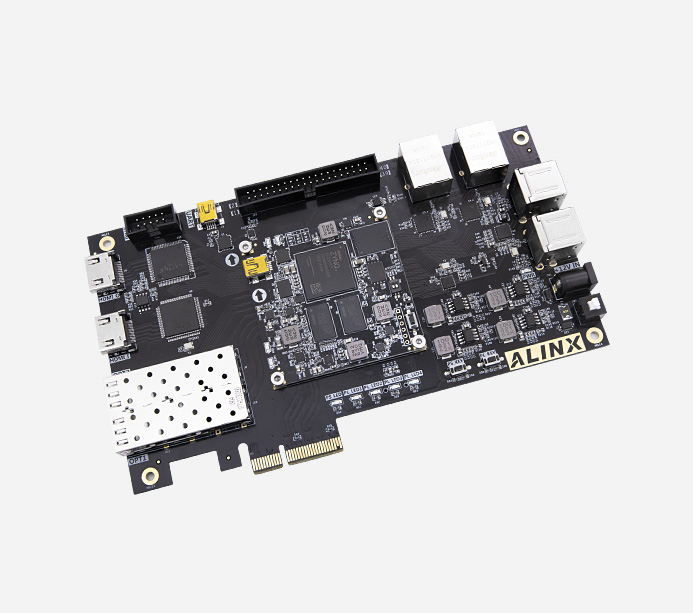

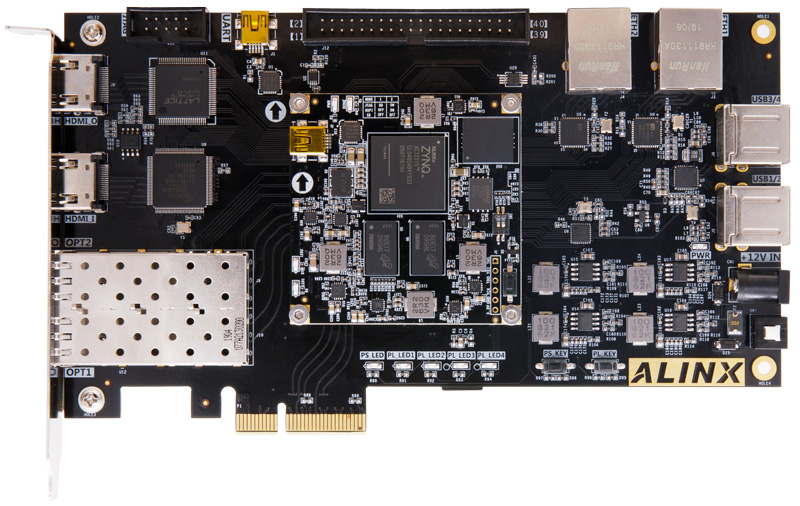

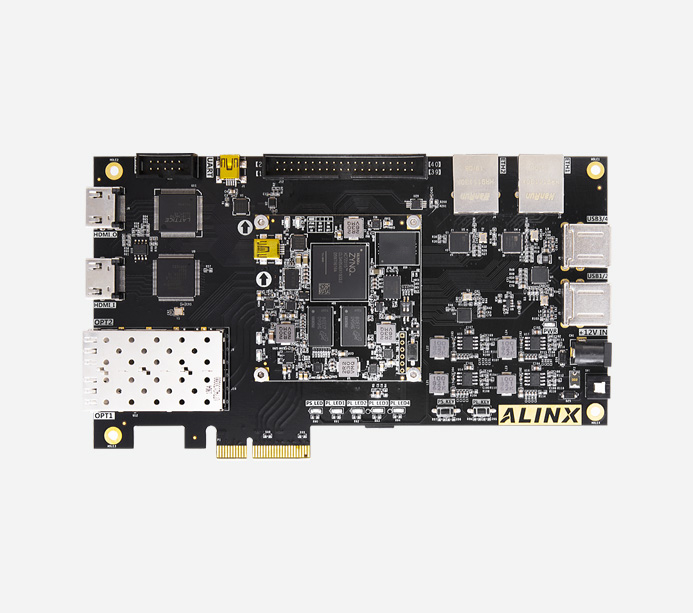

XC7Z015
產品型號
AX7015 / AX7015B產地
上海EAN碼
6971390270028價格
￥2499.00
軟件無線電射頻 Zynq UltraScale+ RFSoC FPGA開發板 XCZU47DR 雷達通信
XILINX ZYNQ7010 7000 ARM FPGA開發板 XC7Z010 AX7Z010B
高性能射頻無線電處理平臺 Zynq UltraScale+ RFSoC FPGA 開發板 XCZU47DR 雷達通信
ALINX黑金Xilinx Zynq UltraScale+ MPSoC PCIE AI FPGA開發板 ZU5EV XCZU5EV AXU5EVB-P
Xilinx Zynq UltraScale+ MPSoC PCIe AI FPGA開發板 ZU19EG XCZU19EG Z19-P
適用于 PCIe、視頻圖像處理、SFP+ 光纖/以太網通信等
雙核 ARM CORTEX-A9
1GB，32bit
PCIe2.0、SFP+光纖、千兆以太網、HDMI輸入輸出等接口
8GB eMMC FLASH，32MB QSPI FLASH
開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
基礎實驗
01. 開發板簡介和檢測
02. ZYNQ 簡介
03. Vivado 開發環境
04. PL“Hello World”LED 實驗
05. HDMI 輸出實驗
06. HDMI 直通 ILA 調試實驗
07. GTX 收發器誤碼率測試IBERT 實驗
08. 體驗 ARM，裸機輸出“Hello World”
09. PS 點亮 PL 的 LED 燈
10. PS 定時器中斷實驗
11. PL 按鍵中斷實驗
12. 以太網實驗（ LWIP ）
13. 自定義 IP 實驗
14. 使用 VDMA 驅動 HDMI 顯示
15. 固化程序
16. PCIe 測試
17. PCIe 傳輸視頻到 HDMI 顯示
18. HDMI 視頻輸入到 PCIe 捕捉顯示
19. Linux 下開發 PCIe
20. 安裝虛擬機和 Ubuntu 系統
21. Ubuntu 安裝 Linux 版 Vivado 軟件
22. Petalinux 工具安裝
23. NFS 服務軟件安裝
24. Petalinux 定制 Linux 系統
25. 使用 SDK 開發 Linux 程序
26. Linux 下 GPIO 實驗
27. Petalinux 下的 HDMI 顯示
28. 使用 Debian 8 桌面系統
29. 制作 QSPI Flash 啟動的 Linux
30. QSPI 和 eMMC 啟動 Linux
31. GTP 光纖數據通信
32. GTP 光纖視頻圖像傳輸
SDK 實驗
01. PS 端 MIO 操作點亮 LED 燈
02. PS 端 MIO 操作按鍵中斷
03. PS 端 UART 讀寫控制
04. XADC 使用
05. PL 讀寫 PS 端 DDR 數據
06. BRAM 實現 PS 與 PL 數據交互
07. 雙核 AMP 使用
08. ZYNQ 下使用 Free RTOS
09. DMA 環通測試
10. AN108 DAC 波形發生器 DMA 使用
11. AN108 ADC 示波器 DMA 使用
12. AN9238 ADC 示波器 DMA 使用
13. AN706 ADC 示波器 DMA 使用
14. AN108 DAC 模塊的 Scatter/Gather DMA 使用
15. AN9767 DAC 模塊的 Scatter/Gather DMA 使用
16. OV5640 攝像頭采集顯示一
17. OV5640 攝像頭采集顯示二
18. 雙目攝像頭以太網傳輸
19. 7 寸液晶屏模塊使用
20. 7 寸觸摸屏使用
21. SD 卡讀寫操作BMP圖片顯示
22. SD 卡讀寫操作之攝像頭抓拍
23. AN706 ADC 采集以太網傳輸
24. AN9238 ADC 采集以太網傳輸
25. AN108 ADC 采集以太網傳輸
26. UDP/TCP 遠程更新 QSPI Flash
HLS 實驗
01. 初識 HLS
02. 狀態指示 LED
03. 浮點協處理
04. 視頻彩條輸出
05. 視頻幀緩存管理
06. 視頻圖像縮放疊加
07. 視頻字符疊加
08. 圖像對比度調整
09. 攝像頭自動聚焦
10. 邊緣檢測
11. 角點檢測 FAST
12. 快速傅里葉變換 FFT
Linux 實驗
01. QT 在 ZYNQ 上的應用
02. OpenCV 應用 USB 攝像頭顯示
03. 雙目攝像頭模塊 OpenCV 顯示
04. 觸摸屏模塊應用
05. AXI DMA 讀寫測試
06. 基于 DMA 的 ADC 波形顯示 ( AN706 )
07. 自動運行 petalinux 應用程序
08. 附錄：Linux 常用命令
開發板
AN9767 套餐
AN706 套餐
AN9238 套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
7 寸屏
●
●
套餐配套模塊，點擊了解更多

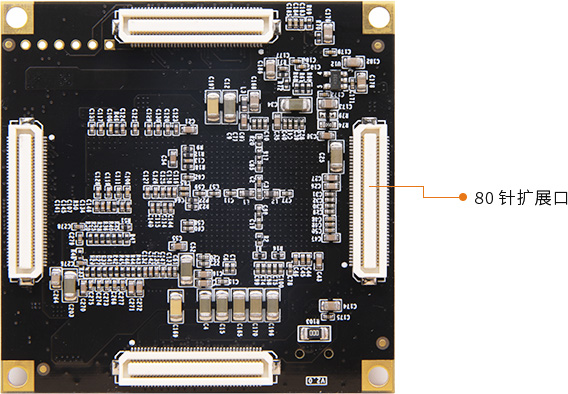

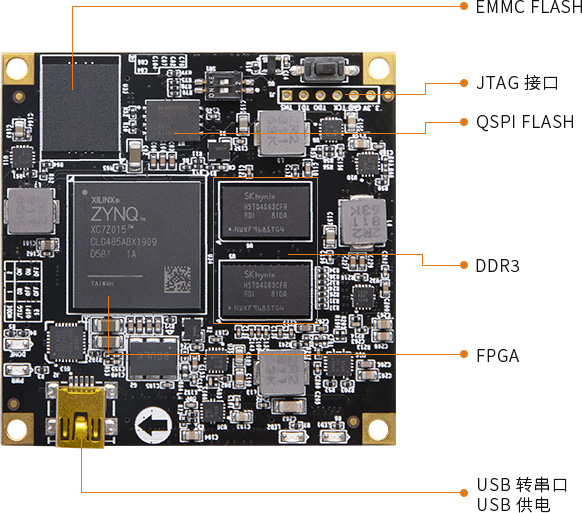

點擊上方圖片查看核心板詳情>>

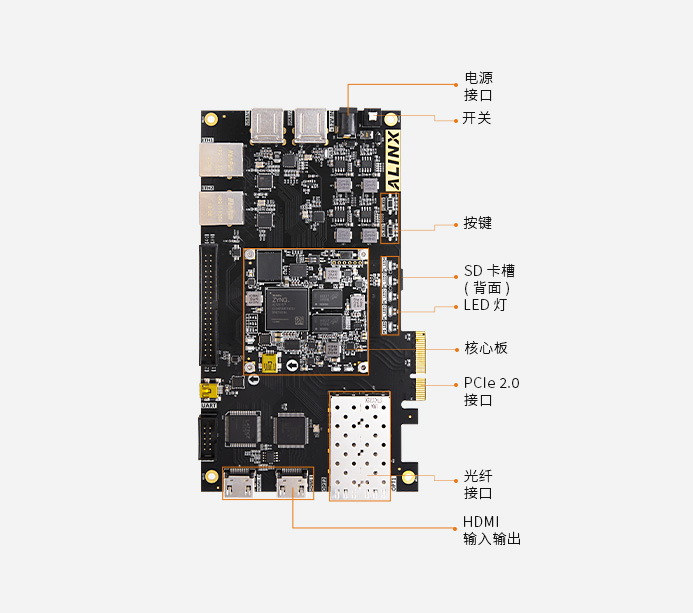

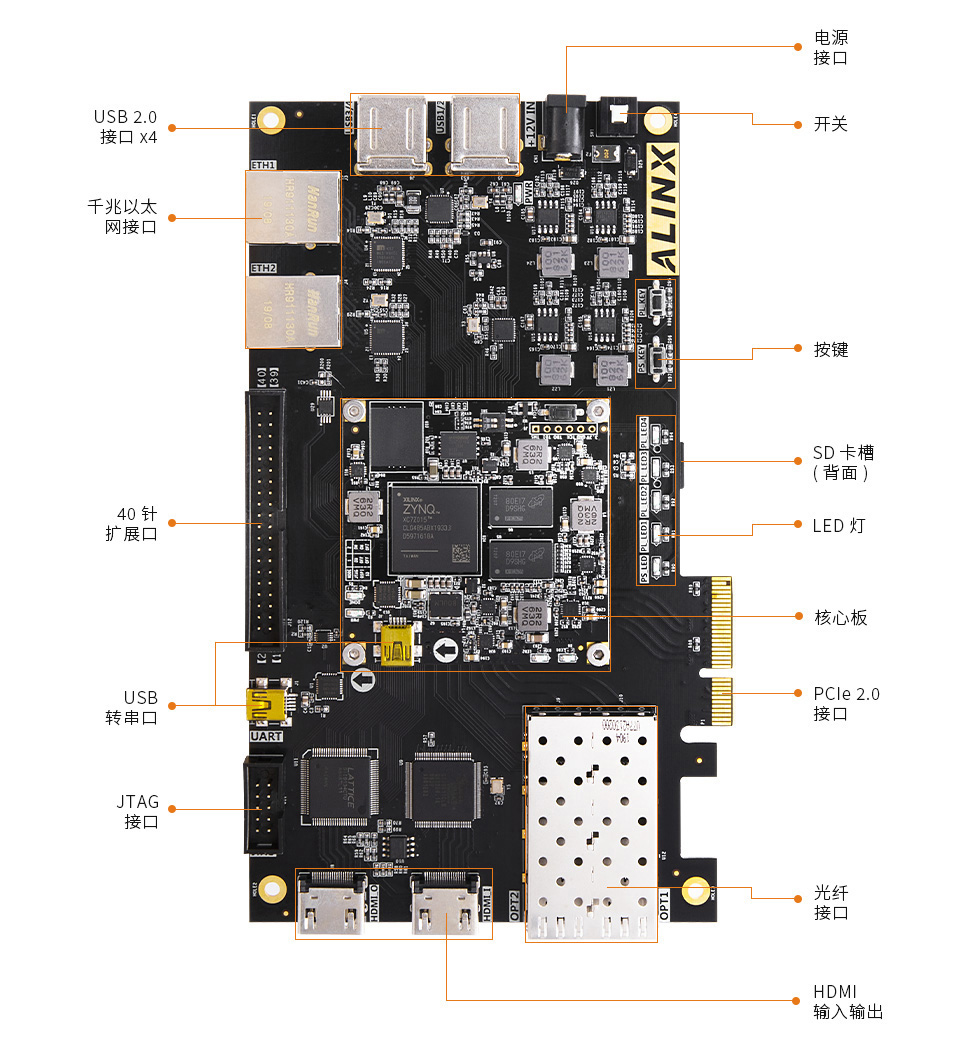

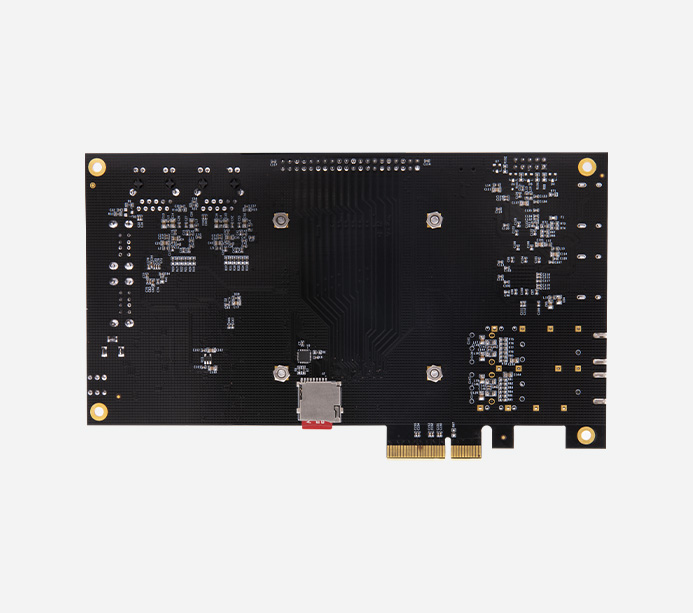

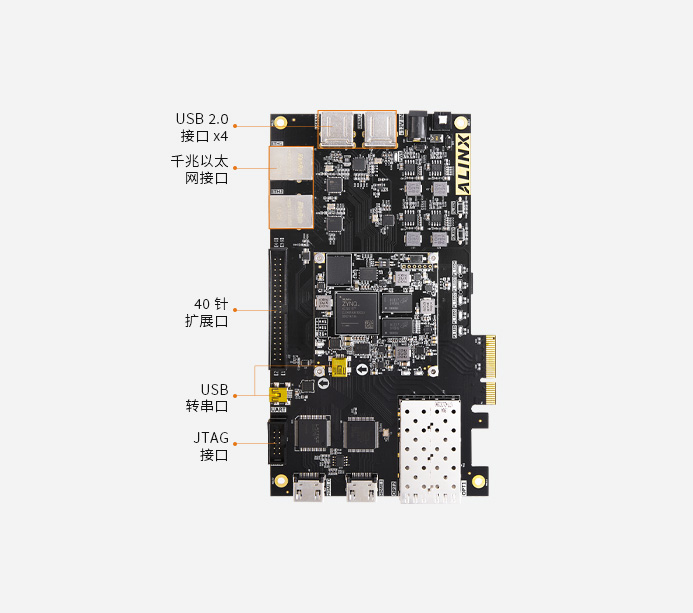

開發板
AX7015
FPGA 型號
XC7Z015-2CLG485I
內核 CPU
雙核 ARM Cortex-A9，主頻 767MHz
速度等級
-2
工作溫度
-40°c~85°c
查找表
46200
觸發器
92400
EMMC FLASH
8GB
收發器
4 路，PCIE Gen2 x4
PL (FPGA端)
148 個
LVDS 差分對
24 個
內存
DDR3 1GB，數據速率 1066Mbps
芯片級別
工業級
邏輯單元數量
74K
乘法器
160 ( 18 x 25MACCs )
BLOCK RAM
3.3Mb
QSPI FLASH
256MBit
MIO(ARM端)
39 個
電壓可調 IO
50 個
DDR3
2 片 512MB DDR3 共 1GB，32bit 總線，數據速率 1066Mbps
QSPI Flash
1 片 32MB QSPI FLASH，可用作 FPGA 用戶數據的存儲
EMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
收發器
4 路 GTP，每路高達 6.25Gb/s，適合光纖通信和 PCIe 數據通信
光纖接口
2 路 SFP+ 高速光纖接口，每路的光纖數據通信接收和發送的速度高達 6.25Gb/s
PCIe 2.0 接口
提供標準的 PCIe2.0 x2 高速數據傳輸接口，單通道通信速率高達 5Gb/s
以太網接口
2 路 10 / 100M / 1000M 以太網 RJ-45 接口，進行以太網數據交換
JTAG 口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
HDMI 輸入輸出
HDMI 視頻輸入輸出接口各1路，最高支持 1080P@60Hz 輸入輸出，支持 3D 輸出，不同格式的數據輸入
USB 2.0 接口
4 路 USB 2.0 接口，可連接鼠標、鍵盤等 USB 外設
USB 轉串口
2 路 USB Uart 接口，用于和電腦通信，方便用戶調試
晶振
1 個 33.33Mhz 有源晶振，給 PS 系統提供穩定時鐘源
1 個 125Mhz 有源晶振
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
5 個 LED 燈，1 個 PS 控制，4 個 PL 控制
按鍵
2 個按鍵，1 個復位按鍵，1 個 PS 控制按鍵，1 個 PL 控制按鍵
40 針擴展口
預留 1 個 40 針 2.54mm 間距的擴展口，可以外接黑金的各種模塊 （雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）擴展口包含 5V 電 源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路
輸入電壓
+12V 電壓輸入
供電
12V / 3A 供電
輸入電流
3A 最大電流保護
FPGA 開發板
1 塊
USB 下載器
1 套
Mini USB 線
1 根
透明保護板
1 塊
12V 電源
1 個
讀卡器
1 個
TF 卡
1 個
尺寸大小
核心板 60mmx 60mm，擴展板 188mmx 106mm
疊層數量
核心板 10 層 PCB 板設計，擴展板采用 4 層 PCB 板設計
板-4.jpg "AX7015開發板-4.jpg")
工業以太網、多路視頻傳輸、多路網絡和光纖通信及高速數據傳輸交換
擴展口接雙目攝像頭，實現光纖視頻傳輸
板6-.jpg "AX7015-zynq-7000-FPGA開發板6-.jpg")
開發板通過攝像頭采集視頻圖像，經過光纖接口傳輸?shù)搅硪粔K開發板， 經過光纖接口接收數據以后通過 HDMI 接口顯示到顯示器。
板7-.jpg "AX7015-zynq-7000-FPGA開發板7-.jpg")
光纖收發器通信眼圖
滿足各種 PCIe 高速數據傳輸、視頻圖像處理需求
板8-.jpg "AX7015-zynq-7000-FPGA開發板8-.jpg")
PCIe 讀寫速度測試
板9-.jpg "AX7015-zynq-7000-FPGA開發板9-.jpg")
HDMI 視頻輸入到 PCIe 捕捉顯示
AN9767/AN706 模塊上機展示圖
板_35.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 HDMI 接口顯示到顯示器
