Xilinx Kintex UltraScale FMC HPC PCIE 光纖 FPGA開發板 XCKU040 AXKU041
ALINX XILINX Kintex-7 FPGA開發板7325 XC7K325 光纖 PCIE 4K視頻 HDIMI AV7K325
ALINX AMD Kintex UltraScale FPGA 開發板 FMC PCIE 光纖 XCKU095 AXKU095
Xilinx Spartan-6 XC6SLX9 FPGA入門學習板
AMD Kintex UltraScale FMC HPC 光纖 FPGA開發板 XCKU115 AXKU115
滿足用戶 PCIe 數據加速、光纖通信、高速數據交換存儲、視頻圖像采集傳輸處理以及工業控制要求
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. vivado 2017.4 安裝
02. vivado 下 LED 流水燈實驗及仿真
03. vivado 下按鍵實驗
04. vivado 下 PLL 實驗
05. 串口收發實驗
06. 按鍵消抖實驗
07. LM75 溫度測試?yán)?br/>08. SD 卡讀寫實驗
09. HDMI 彩條輸出
10. AN430 4.3 寸屏彩條輸出
11. 7 寸屏彩條輸出
12. HDMI 輸入輸出環通測試
13. DDR3 讀寫數據測試
14. 擴展內存條讀寫數據測試
15. AN831 錄音與播放實驗
16. SD 卡音樂播放例程
17. 字符 HDMI 顯示
18. 字符 4.3 寸屏顯示
19. 字符 7 寸屏顯示
20. SD 卡圖片 HDMI 顯示
21. SD 卡圖片 4.3 寸 LCD 顯示
22. SD 卡圖片 7 寸 LCD 顯示
23. 雙目攝像頭采集 HDMI 顯示
25. AD9238 波形顯示例程
26. AD7606 波形顯示例程
27. AD / DA 測試?yán)?br/>28. 125M 多通道 AD 測試?yán)?br/>29. AD9767 雙通道正弦波產生
30. AD9767 雙通道三角波產生
31. 千兆以太網傳輸實驗
32. AD9238 以太網傳輸例程
33. AD7606 以太網傳輸例程
34. AD9280 以太網傳輸例程
35. 千兆以太網視頻傳輸實驗
36. GTX1.25G 光纖通信測試
37. GTX10G 光纖通信測試
38. GTX10G QSFP 到 4 路 SFP
39. 視頻圖像 GTX 光纖傳輸
40. PCIe 速度測試?yán)?br/>41. PCIe 之 HDMI 入例程
42. PCIe 之 HDMI 輸出例程
43. PCIe 之 Xdma 接口進階篇
44. PCIe 之 ADC 傳輸例程
45. 萬兆網 UDP 數據通信例程
FL9134 HDMI 套餐
AN831 音頻套餐
光纖套餐
AN9767 采集套餐
AN706 采集套餐
AN9238 采集套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
●
●
下載器
●
●
●
●
●
●
●
●
FL9134
●
●
●
●
●
●
AN831
●
●
光纖模塊
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
液晶屏
●
●
套餐配套模塊，點擊了解更多

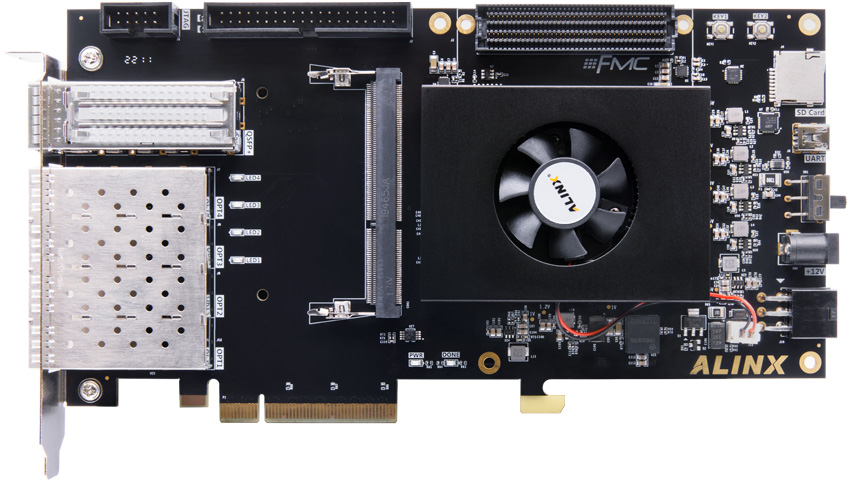

型號
XC7K325T-2FFG900I
PCIe Gen2
X8
邏輯單元
326,080
收發器
16 個 12.5Gb/s max
查找表
50,950
觸發器
407,600
Block RAM
16,020Kb
DSP 處理單元
840
溫度等級
工業級 -40℃-85℃
速度等級
-2
XADC
1 個 12bit 1Mbps AD
DDR3
2GB DDR3，64bit 總線，數據速率 1600Mbps
QSPI Flash
1 片 16MB QSPI FLASH，可用作 FPGA 配置文件和用戶數據存儲
晶振
2 路 200Mhz 差分時鐘，為 DDR 控制器提供參考時鐘
2 路分別為 125Mhz 和156.25Mhz 差分時鐘，為高速收發器 GTX
部分提供差分時鐘源
GTX 收發器
16 路 GTX，每路高達 12.5Gb/s，適合光纖通信和 PCIe 數據通信
PCIe x8 接口
1 路標準的 PCIE x8 接口用于和電腦主板的 PCIE 通信，支持 PCI Express 2.0 標準，單通道通信速率可高達 5Gb/s
SFP 光纖
4 路高速 SFP 光纖通信接口，每路接收和發送速度高達 10Gb/s
QSFP+光纖
1 路高速 QSFP+光纖通信接口，每路接收和發送速度高達 40Gb/s
內存擴展口
1 個 SODIMM 內存條接口，適用 DDR3 內存條，數據寬度為 64 位
JTAG 口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
溫度傳感器
1 片溫度傳感器芯片 LM75，用于檢測板子周圍環境的溫度
USB 轉串口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
FMC 擴展口
1 個標準 FMC LPC 的擴展口，可接 XILINX 或 ALINX 的各種 FMC 模塊（HDMI 輸入輸出模塊，雙目攝像頭模塊，高速 AD 模塊等）
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
1 個電源指示燈，1 個 DONE 配置指示燈，4 個 FPGA 控制指示燈
按鍵
2 個用戶按鍵，連接到 FPGA 的普通 IO
40 針擴展口
預留 1 個 40 針 2.54mm 間距的擴展口，可接 ALINX 各種模塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）擴展口包含 5V 電源 1 路， 3.3V 電源 2 路，地 3 路，IO 口 34 路
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流
FPGA 開發板
1 塊
散熱風扇
1 個
Mini USB 線
1 根
USB 下載器
1 套
12V 電源
1 個
PCIe 擋板
1 個
尺寸大小
221mm x 120mm
疊層數量
開發板 12 層 PCB 板設計
發板_11.jpg "AX7325-Kintex-7-FPGA-開發板_11.jpg")
光纖通信、PCIe 加速、視頻處理、工業控制高速數據傳輸處理

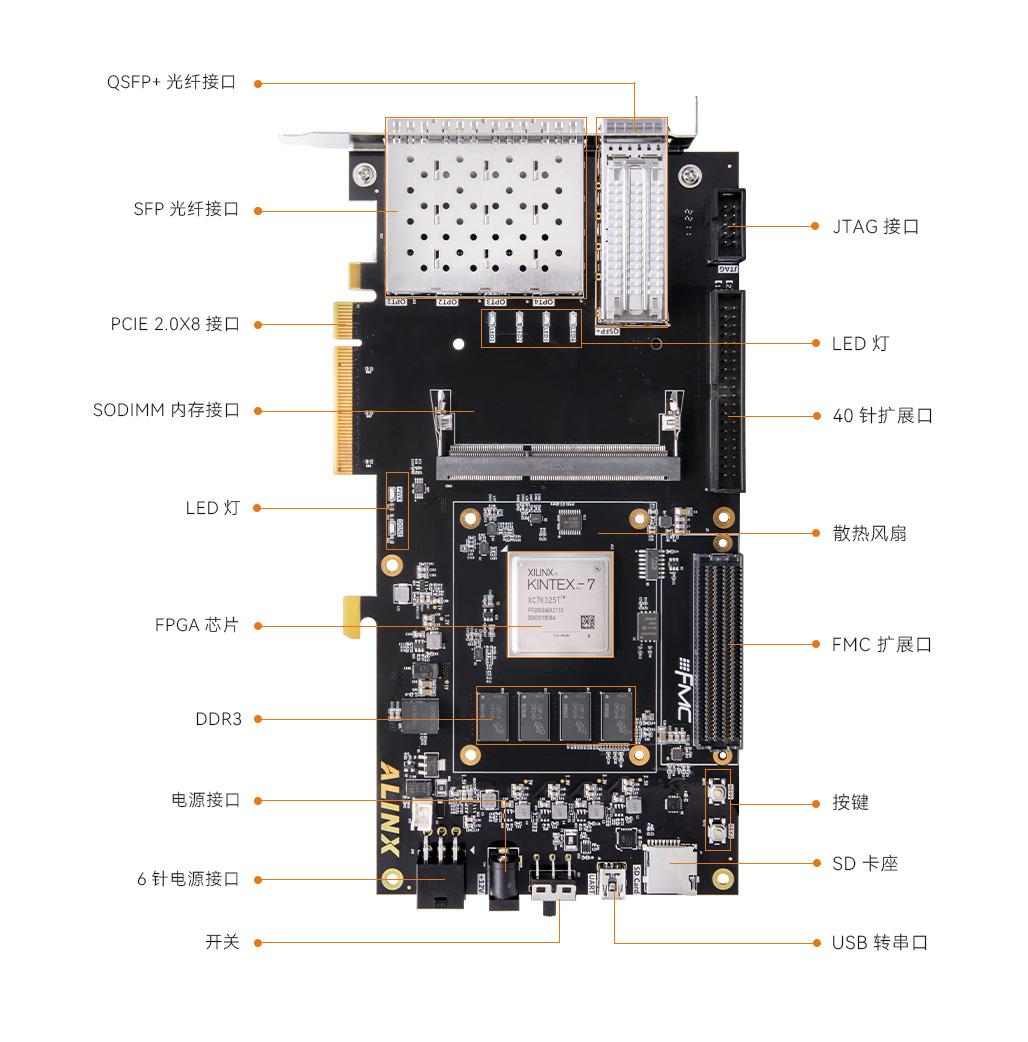

1 個 PCIe x8 接口、4 路 10G SFP 光纖接口、1 路 40G 的 QSPF+ 光纖接口、1 路 UART 串口接口、1 路 SD 卡接口、1 個 FMC 擴展接口、1 個 40 針的擴展口等。
滿足用戶 PCIe 加速數據、光纖通信、高速數據傳輸、視頻圖像采集處理和工業控制的要求。
為高速視頻傳輸交換、高速光纖通信和 PCIe 數據處理的前期驗證和后期應用
驗證 PCIE 解決方案，加快 PCIE 產品開發
發板_18.jpg "AX7325-Kintex-7-FPGA-開發板_18.jpg")
通過 FL9134 HDMI 輸入接口采集視頻信號，通過 PCIE 接口上傳到電腦，上位機實時顯示采集到的視頻圖像
發板_21.jpg "AX7325-Kintex-7-FPGA-開發板_21.jpg")
上位機抓取電腦桌面的顯示內容，通過PCIE接口發送給 FPGA，F(xiàn)PGA 通過 FL9134 HDMI 接口輸出到顯示器，顯示器同步實時顯示電腦桌面內容
滿足各種 PCIe 高速數據傳輸、視頻圖像處理
發板_24.jpg "AX7325-Kintex-7-FPGA-開發板_24.jpg")
適用工業控制、視頻圖像采集高速傳輸處理等
發板_27.jpg "AX7325-Kintex-7-FPGA-開發板_27.jpg")
SFP 光纖接口 10G 收發器通信眼圖
發板_30.jpg "AX7325-Kintex-7-FPGA-開發板_30.jpg")
QSFP+ 光纖接口 40G 收發器通信眼圖
智能識別、醫療安防、車載數碼、工業控制、智能電網
發板_33.jpg "AX7325-Kintex-7-FPGA-開發板_33.jpg")
SFP 光纖接口 10G 收發器通信眼圖
擴展開發板的存儲空間和數據帶寬，支持最高 8GB 鎂光數據速率 800Mbps
內存條需另外購買
AN9767 / AN706 模塊上機展示圖
發板_35.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 HDMI 接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
