Xilinx ZYNQ7000 ARM SOM FPGA 核心板 XC7Z020 AC7Z020

XA7Z020 / XC7Z020

產品型號
AC7Z020
溫度等級
-40℃~85℃
產地
上海
EAN碼
6971390270684
價格
￥1099.00

天貓京東

產品推薦

產品詳情
資料下載
售后服務

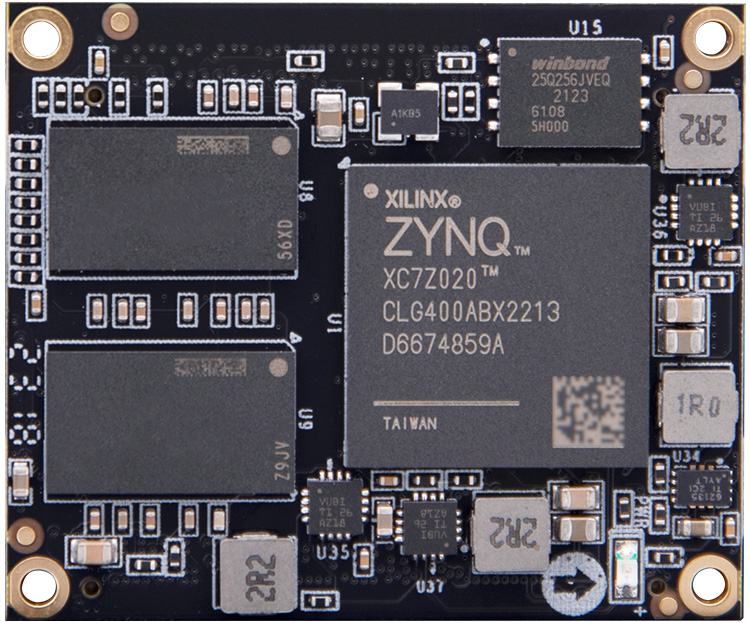

Xilinx Zynq 7000 SoC FPGA 核心板

ARM+FPGA SoC 技術

雙核 ARM Cortex-A9，超小尺寸，工業級芯片

功能接口

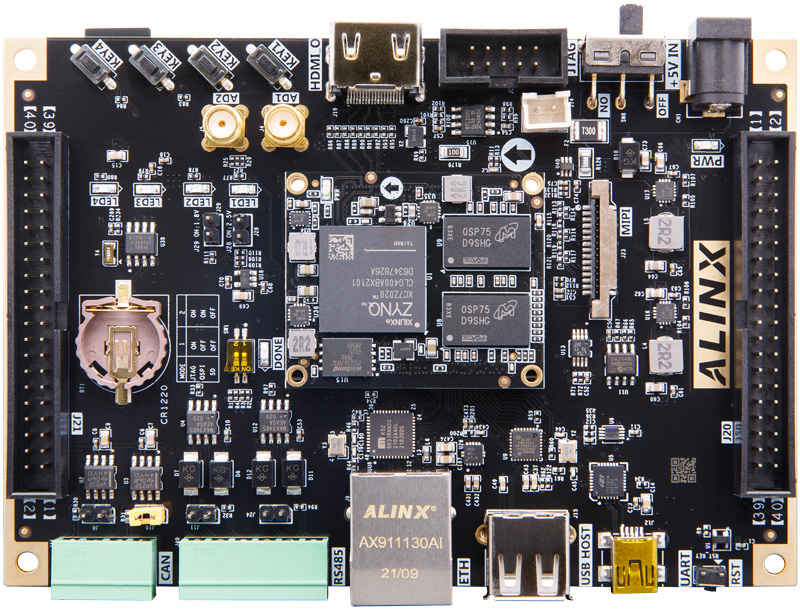

對應開發板

·AX7Z020

*了解對應開發板，點擊查看詳情>>

產品參數

核心板主要參數

核心板

AC7Z020

FPGA 型號

XA7Z020-1CLG400I / XC7Z020-2CLG400I

內核

雙核 ARM Cortex-A9

內存

DDR3 1GB，32bit 總線，數據速率 1066Mbps

芯片級別

工業級，工作溫度 -40°C~85°C

邏輯單元數量

85K

查找表

53,200

觸發器

106,400

DSP slice

220

Block RAM

4.9Mb

PS MIO

48 個

PLIO

120 個

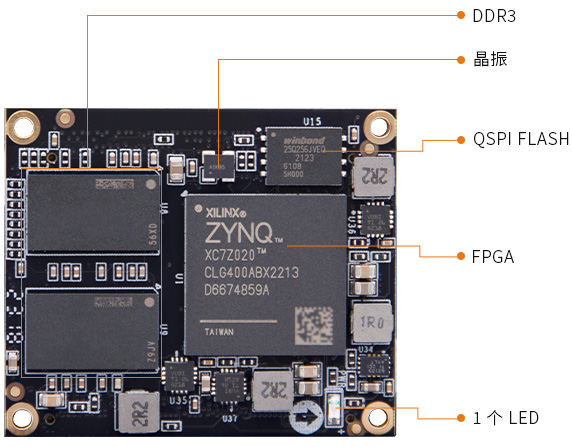

功能和接口

DDR3

32bit 總線，數據速率 1066Mbps

QSPI Flash

1 片 32MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

AD 轉換器

2 個 AD 轉換器，可測量片上電壓、溫度感應，采樣率1MBPS

晶振

33.33M PS 端

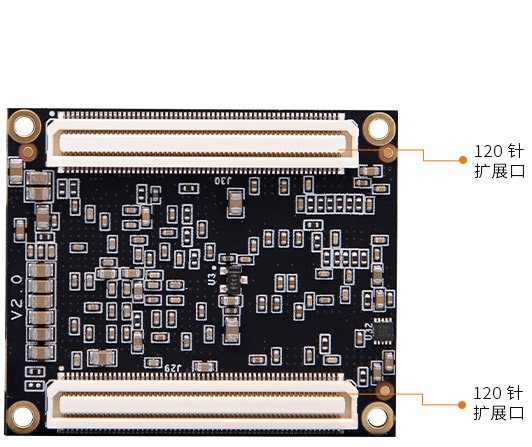

擴展口

2 路 120pin 松下工業級連接器

LED 燈

1 個 LED 電源指示燈

電源參數

輸入電壓

5V 供電

包裝清單

FPGA 核心板

1 塊

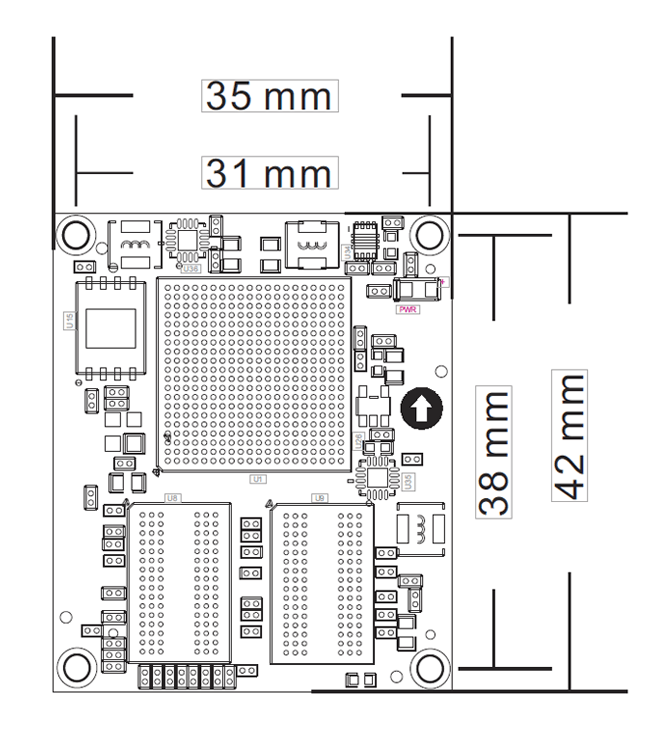

結構尺寸

尺寸大小

35mmx 42mmx 5.5mm

連接器合高

3.0mm

疊層數量

12 層 PCB 板設計


搭配內存 DDR3 超強組合

工業級芯片 ARM 雙核 CortexA9

2x ARM Cortex-A9，767MHz；1GB RAM 內存

快速上手，縮短開發學習時間

提供資料方便二次開發

提供原理圖、PCB 結構圖、封裝、參考設計等，方便二次開發


低功耗高性能

小身材性能強大

適合高速數據通信、視頻音頻圖像采集處理、高速數據采集、機器視覺、運動控制等方面


所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
