型號

PG2L100H-6IFBG676

查找表 LUT6

66600 個

等效 LUT4

99900 個

觸發器 (FF)

133200 個

DRM（36Kbits）

155 個

APM 單元（乘法器）

240 個

PCIe Gen2

1 個

模數轉換 / ADC

1 個

HSSTLP

8 路，6.6Gb/s max

溫度等級

工業級 -40℃~85℃

速度等級

-6

內存

2 片 512MB 共 1GB，32bit，用于數據緩存

QSPI Flash

2 片 16MB 共 32MB QSPI FLASH， 用作 FPGA配置文件和用戶數據存儲

晶振

1 個 50MHz 有源晶振，為 FPGA 提供參考輸入時鐘
1 個 125MHz 有源晶振，給 FPGA 內部 HSSTLP 提供參考輸入時鐘

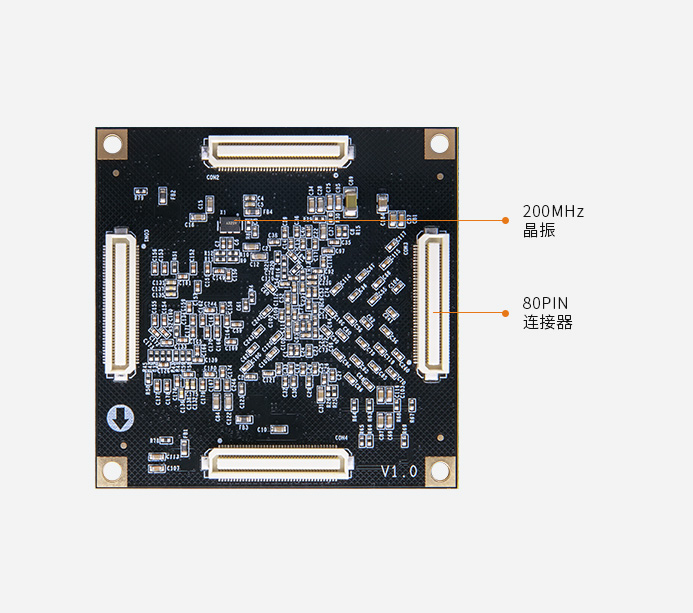

1 個 200MHz 有源晶振，給開發板提供的系統時鐘源

擴展口

 4 個 80pin 松下工業級連接器

輸入電壓

5V，通過連接器 CON1 供電

FPGA核心板

1 塊

尺寸大小

60mmx 60mmx 6mm

連接器合高

3.0mm

疊層數量

12 層 PCB 板設計
