PGL12G
產品型號
AXP12產地
上海EAN碼
6971390270004價格
￥799.00千兆以太網接口，HDMI 輸出接口，USB2.0 通信接口，Uart 通信接口，SD 卡接口，RTC 電路滿足視頻圖像處理和工業控制等方面要求
開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. Pango Design Suite 2021.1-sp7 安裝
02. LED 流水燈實驗及仿真
03. 按鍵測試
04. PLL 鎖相環輸出測試
05. 串口收發實驗
06. 按鍵消抖實驗
07. I2C 接口 EEPROM 實驗
08. SD 卡讀寫實驗
09. HDMI 彩條輸出
10. 4.3 寸屏彩條輸出
11. 7 寸屏彩條輸出
12. SDRAM 讀寫數據測試
13. AN831錄音與播放
14. SD 卡音樂播放例程
15. 字符 HDMI 顯示
16. 字符 4.3 寸屏顯示
17. 字符 7 寸屏顯示
18. SD 卡圖片 HDMI 顯示
19. SD 卡圖片 4.3 寸屏顯示
20. SD 卡圖片 7 寸屏顯示
21. AN5640 單目攝像頭采集 HDMI 顯示
22. AN5640 攝像頭采集 4.3 寸屏顯示
23. AN5640 攝像頭采集 7 寸屏顯示
24. AN5642 雙目攝像頭采集 HDMI 顯示
25. 攝像頭邊緣檢測 HDMI 顯示例程
26. 攝像頭邊緣檢測 4.3 寸屏顯示例程
27. 攝像頭邊緣檢測 7 寸屏 顯示例程
28. AD9238 波形顯示例程
29. AD7606 波形顯示例程
30. ADDA 測試例程
31. AD9767 雙通道正弦波產生例程
32. AD9767 雙通道三角波產生例程
33. RTC 時鐘實驗
34. 千兆以太網傳輸實驗
35. AD9238 以太網傳輸例程
36. AD7606 以太網傳輸例程
37. AD9280 以太網傳輸例程
38. AN5640 千兆以太網傳輸視頻
39. AN5642 千兆以太網傳輸視頻
40. USB 雙向測速例程
AN108 AD/DA 套餐
AN9767 套餐
AN706 套餐
AN9238 套餐
單目攝像頭視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN108
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
AN5640
●
●
4.3 寸液晶屏
●
●
套餐配套模塊，點擊了解更多
FPGA 型號
PGL12G-6CFBG256
等效 LUT4
12480
Flip-flops
15600 個
18Kb DRM
30
APM
20
PLL
4
ADC
1
user IO
106
有源晶振
1 個 50Mhz 的有源晶振
SDRAM
1 片 winbond 的 SDRAM 芯片,256Mbit
QSPI Flash
1 片 64Mbit 大小的 QSPI FLASH 芯片
LED 燈
2 個 LED 燈
擴展接口
2 個高速擴展口
電源
+5V
速度等級
-6
溫度等級
商業級
以太網接口
1 路 10/100M/1000M 以太網 RJ-45 接口
HDMI 輸出接口
1 路 HDMI 視頻輸出接口
USB 接口
1 路 USB2.0 通信接口
SD 卡槽
1 路 Micro SD 卡座，支持 SPI 模式
Uart 接口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
EEPROM
1 片 EEPROM，型號為 24LC04,容量為：4Kbit（2*256*8bit）由 2 個 256byte 的 block 組成，通過 IIC 總線進行通信
實時時鐘
1 路 RTC 實時時鐘，配有電池座，電池的型號為 CR1220
擴展口
1 個 40 針2.54mm 間距的擴展口，可以外接 ALINX 各種模塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）。擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。
JTAG 接口
1 個標準的 10 針 2.54mm 間距的 JTAG 接口，用于下載 FPGA 程序或者固化程序到 FLASH
攝像頭接口
1 個 18 針的 CMOS 攝像頭接口，用于連接 OV5640 攝像頭模塊，可以實現視頻采集功能
按鍵
4 個用戶按鍵
LED 燈
5 個用戶 LED（1 個在核心板，4 個在擴展板）
電源
5V，2A 供電
FPGA 開發板
1 塊
下載器
1 套
Mini USB 線
1 根
5V 電源
1 個
透明保護板
1 塊
尺寸大小
130mmx 90mm
疊層數量
核心板 8 層 PCB 板設計，擴展板 4 層 PCB 板設計
工業以太網、高速視頻處理傳輸及高速數據傳輸交換

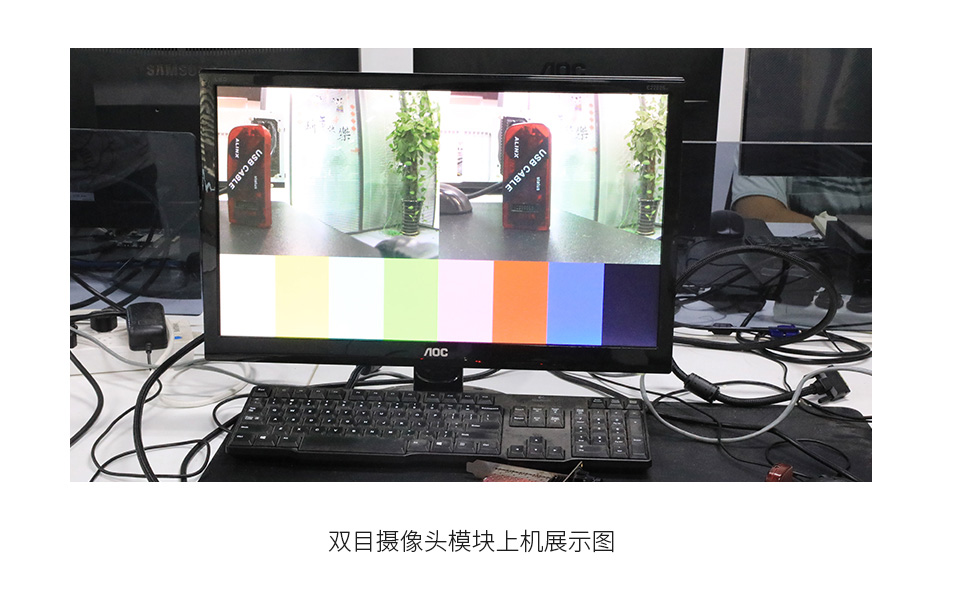

雙目攝像頭模塊 AN5642 進行視頻采集，HDMI 接口顯示到顯示器 上,實現雙目同步顯示
AN9767/AN706 模塊上機展示圖
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 HDMI 接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
