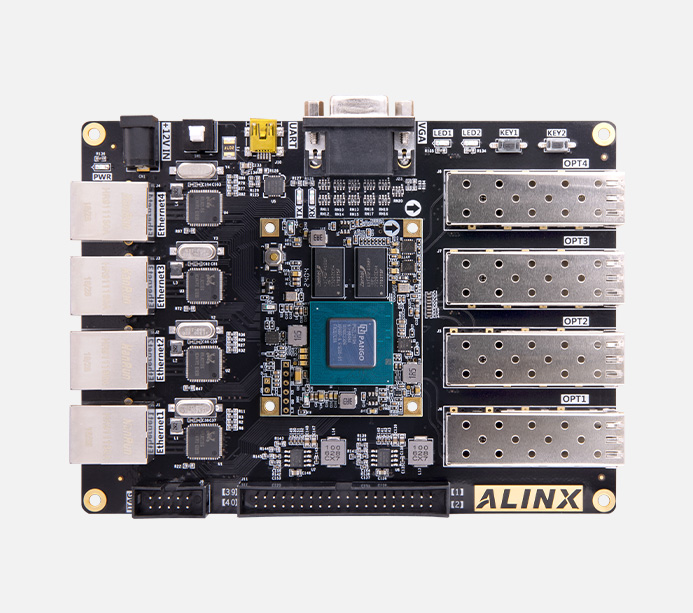

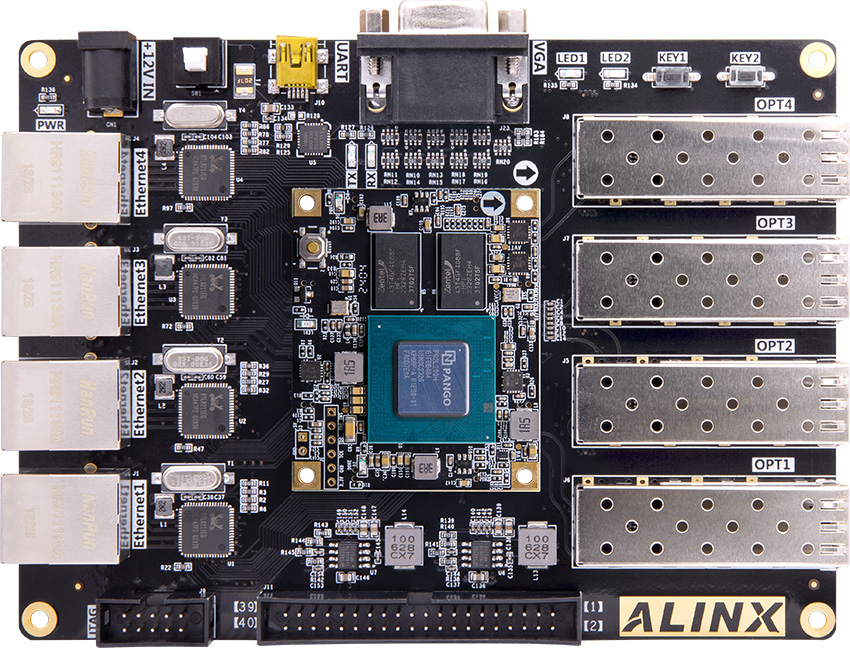

紫光同創 Logos2 PG2L200H 國產FPGA開發板 光纖通信以太網 AXP201

PG2L200H

  • 產品型號

    AXP201
  • 產地

    上海
  • 價格

    ¥1999.00

產品推薦


紫光同創 Logos-2 系列

FPGA 光纖通信開發平臺


  • ·240K

    LUT4

  • ·320K

    Flip-Flops

  • ·2469Kb

    分布式 RAM

  • ·6.6G 光纖

    4 路

  • ·千兆網口

    4 路

  • ·VGA 輸出

    1 路


方便二次開發及方案驗證

Logos-2 開發平臺采用核心板 (SOM) + 擴展板模式,方便用戶對核心板的二次開發及方案驗證,配置強悍,接口豐富

  • ·1GB

    DDR3

  • ·16MB

    QSPI Flash

  • ·PG2L200H

    FPGA 器件

  • ·180

    擴展 IO

  • ·150

    電壓可調 IO

  • ·-40°C~85°C

    工作溫度


豐富的器件資源

芯片采用 28nm CMOS 成熟工藝,提供豐富的片上資源和高性能接口,支持高速 Serdes、PCle Gen2、DDR3 等特性

  • ·PCIe Gen2 x4

    PCIe 硬核

  • ·256-bit

    AES 加密

  • ·740

    APM 單元

  • ·4x 6.6Gbps

    HSST 收發器

  • ·10+10

    GPLL+ PPLL

  • ·1MSPS

    ADC 硬核

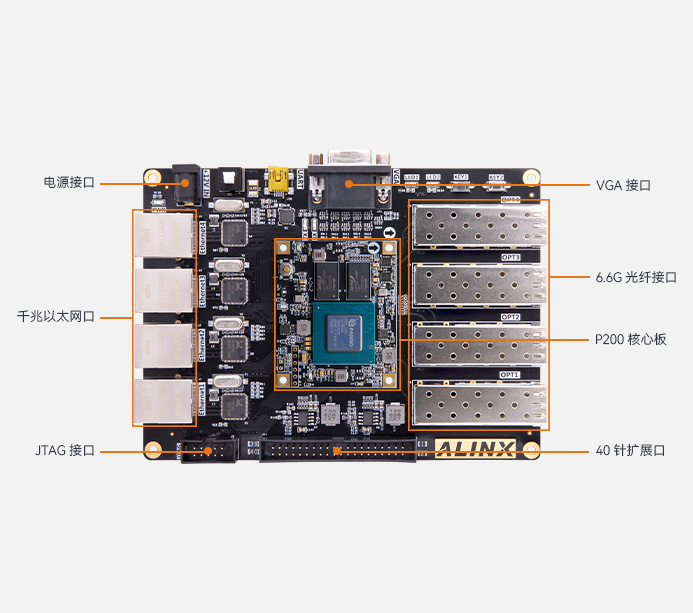

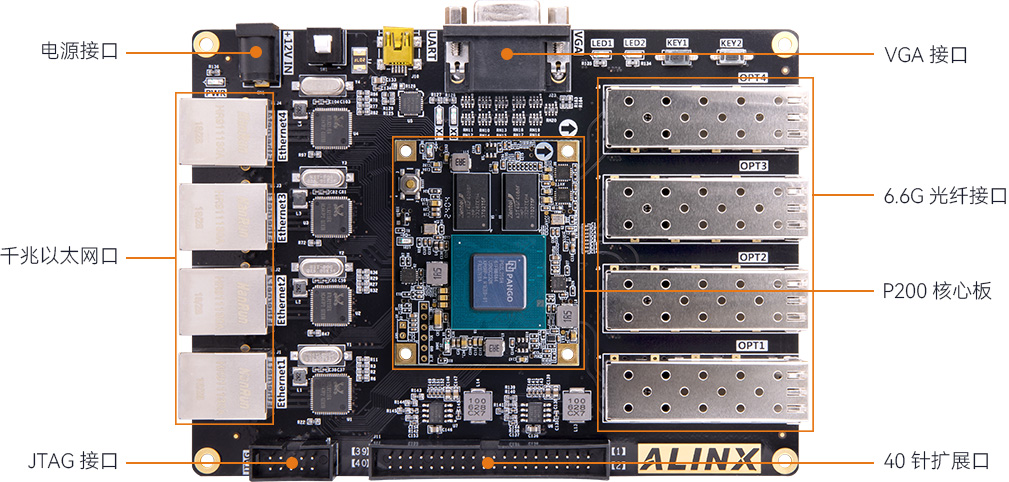

功能接口


·核心板



*了解核心板,點擊查看詳情 >>


·開發板





產品參數

核心板參數

FPGA 型號

PG2L200H-6IFBB484

工作溫度

工業級,-40°C~85°C

RAM

1GB DDR3,32bit

QSPI FLASH

16MB

等效 LUT4

239,700

Flip-Flops

319,600

分布式 RAM

2,469 Kbit

塊 RAM

14,940 Kbit

GPLLs+ PPLLs

10+10

擴展 IO

180

電壓可調 IO

150

差分對

72

PCI-Express

PCIe Gen2

APMs

740 (25*18)

HSSTs

4x 6.6Gbps

ADCs

1

AESs

1

接口和功能

以太網接口

4 路 10/100M/1000M 以太網 RJ-45 接口

光纖接口

4 路 SFP 高速光纖接口,每路的光纖數據通信接收和發送的速度高達 6.6Gb/s

JTAG 口

10 針 2.54mm 標準的 JTAG 口,用于 FPGA 程序的下載和調試

USB 轉串口

1 路 Uart 轉 USB 接口,用于和電腦通信,方便用戶調試

VGA 接口

1 路 VGA 輸出接口,16 位色的 VGA 模擬輸出, RGB565 格式

LED

核心板 1 個 LED,擴展板 2 個 LED

按鍵

2 個用戶按鍵

40 針擴展口

1 個 40 針 2.54mm 間距的擴展口,可以外接 ALINX 各種模塊 (雙目攝像頭,TFT LCD 屏,高速 AD 模塊等)

電源參數

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流



包裝清單

FPGA 開發板

1 塊

散熱片

1 個

Mini USB 線

1 根

USB 下載器

1 個

12V 電源

1 個

透明保護板

1 個

結構尺寸

尺寸大小

核心板 55mmx 45mm,擴展板 188mmx 110.8mm

疊層數量

核心板 10 層 PCB 板設計,擴展板采用 4 層 PCB 板設計預留獨立電源層和 GND 層


核心板結構尺寸圖

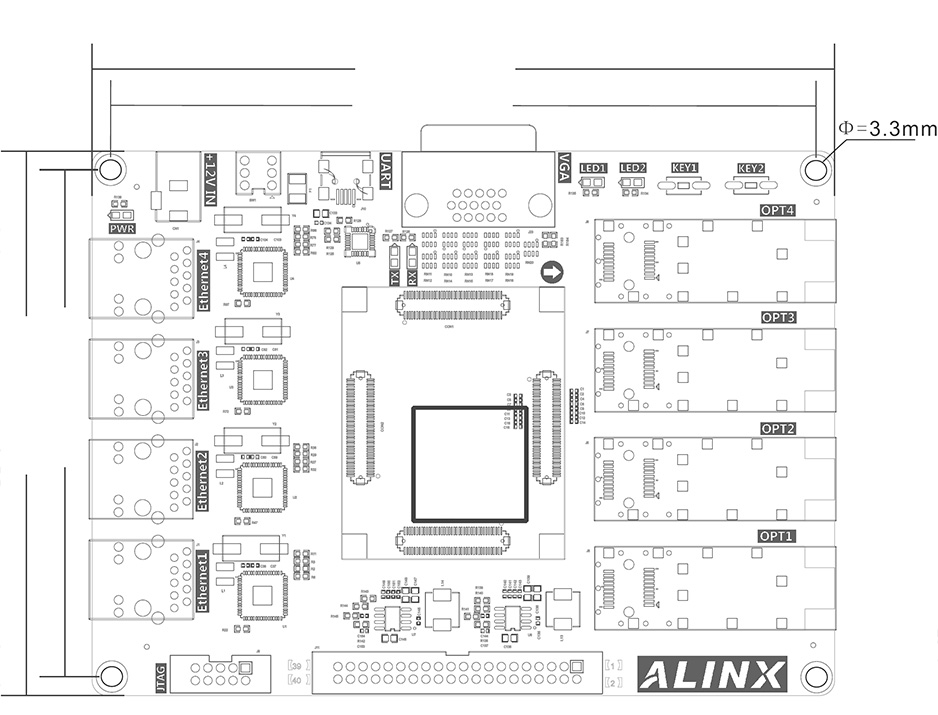

擴展板結構尺寸圖


應用領域


通信


圖像視頻處理


數據分析


醫療


工業控制


網絡信息安全

所有出售產品主體保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。

所有配件及贈品不在保修范圍內。
