【新品解讀】ALINX 發布 AXVU13P：AMD Virtex UltraScale+ FPGA PCle 3.0 綜合開發平臺

2024-12-20

ALINX 正式發布 AMD Virtex UltraScale+ 系列 FPGA PCIe 3.0 綜合開發平臺 AXVU13P！

這款搭載 AMD 16nm 工藝 XCVU13P 芯片的高性能開發驗證平臺，憑借卓越的計算能力和靈活的擴展性，專為應對復雜應用場景和高帶寬需求而設計，助力技術開發者加速產品創新與部署。

隨著 5G、人工智能和高性能計算等領域的迅猛發展，各行業對計算能力、靈活性和高速數據傳輸的需求持續攀升。FPGA 憑借其高度可編程性和實時并行處理能力，已成為解決行業痛點的關鍵技術。ALINX 此次推出的基于 AMD Virtex UltraScale+ FPGA PCIe 3.0 綜合開發平臺，在性能和功能上都達到了新的高度，以強大的算力、高速通信能力和靈活擴展性，全面賦能行業創新。

5G 基站與網絡加速

平臺擁有 76 個 GTY 高速收發器，支持速率高達 28.21 Gb/s，輕松應對 5G 基站和網絡通信中的高帶寬和低延遲需求。3 路 FMC+ 接口讓外接模塊擴展更加便捷，滿足前沿通信技術發展的復雜需求。

人工智能與機器學習

XCVU13P 芯片擁有 378 萬邏輯單元和 38.3 TOPS 的 INT8 DSP 峰值性能，為深度學習推理和訓練任務提供強勁動力。它是數據中心 AI 加速的理想選擇，也適用于邊緣計算中對算力和功耗的平衡需求。

工業控制與測試測量

通過 12,288 個 DSP 切片，這款平臺能處理復雜的信號處理任務，支持精密測量和實時控制場景，助力工業 4.0 智能制造的全面升級。

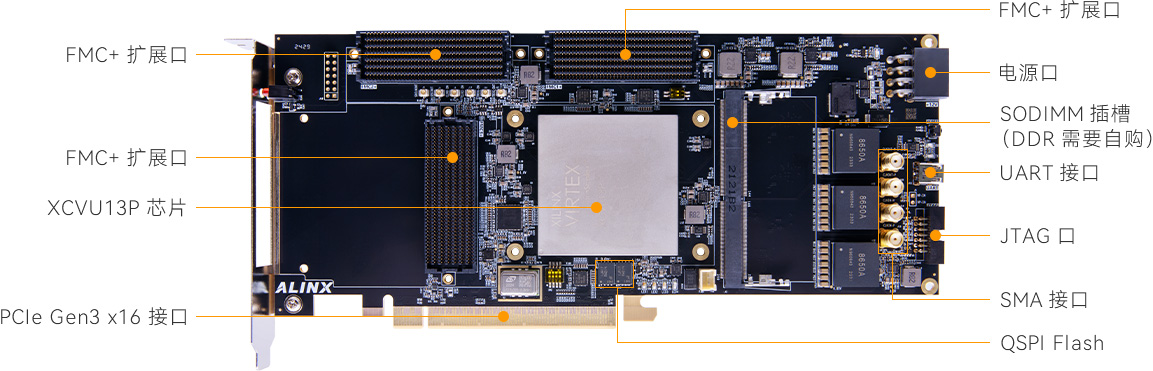

接口方面，AXVU13P 采用的 PCIe 3.0 x16 接口提供每通道 8 Gbps 的通信速率，為客戶的多任務需求保駕護航。采用 1 個支持容量高達 16GB 的 DDR4 SODIMM 內存條插槽，允許用戶根據需求自行選擇和安裝內存，以應對不同規模的數據高速處理。

3 路 FMC+ 接口支持高達 56 通道的 GTY 高速收發器，可以連接各種標準的 FMC 和 FMC+ 模塊，為用戶帶來更多靈活性和可擴展性。2 路 128MB QSPI Flash、2 路 SMA 輸入輸出接口、1 路 UART 轉 USB 接口等多種擴展接口，讓開發更加靈活，從原型設計到量產一步到位。

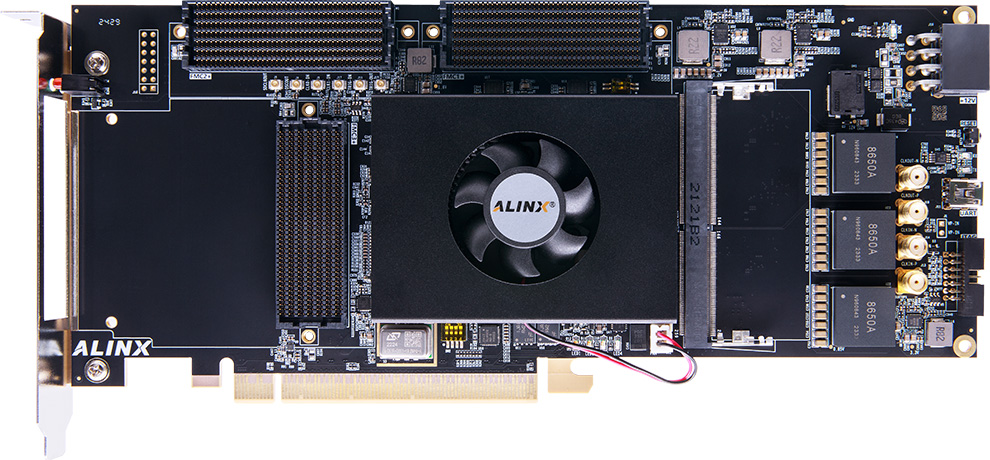

（AMD Virtex UltraScale+ 系列 FPGA PCIe 3.0 綜合開發平臺 AXVU13P）

該平臺的應用場景覆蓋多個前沿領域。在 5G 基站和網絡加速，雷達系統、測試與測量，以及機器學習、AI 推理、仿真與原型設計等領域，AXVU13P 都能憑借其卓越的性能和靈活性，為行業技術突破提供可靠基礎。
