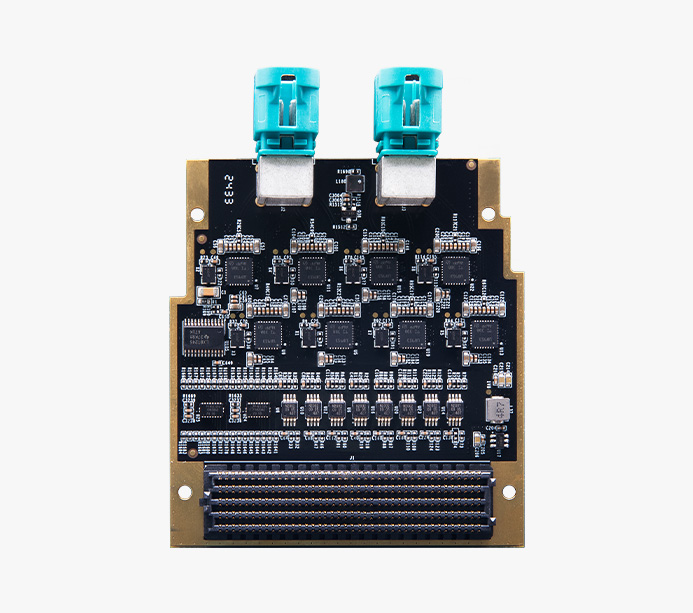

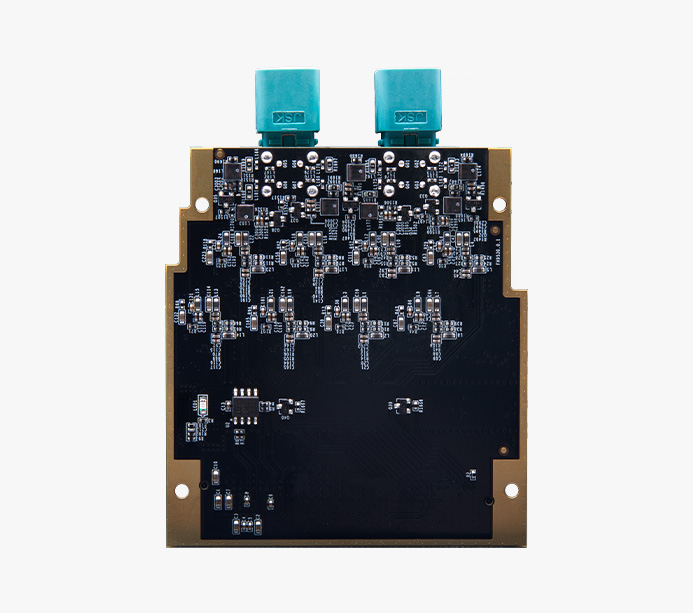

8通道FPD-LINKⅢ 車載視頻注入模塊 FMC HPC 子卡 FH9530

產品推薦

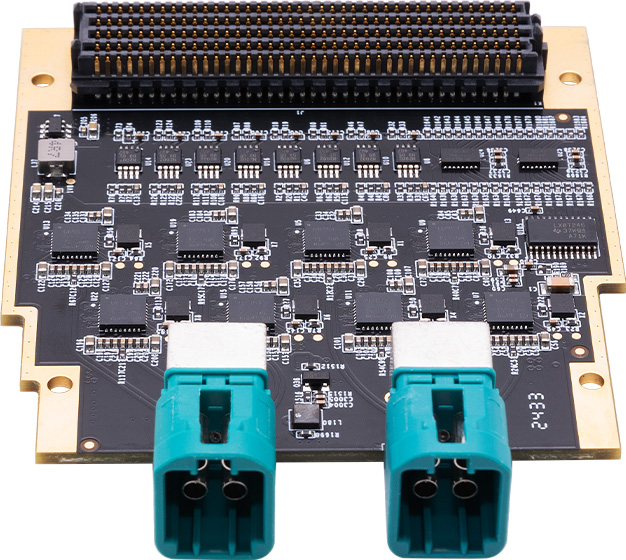

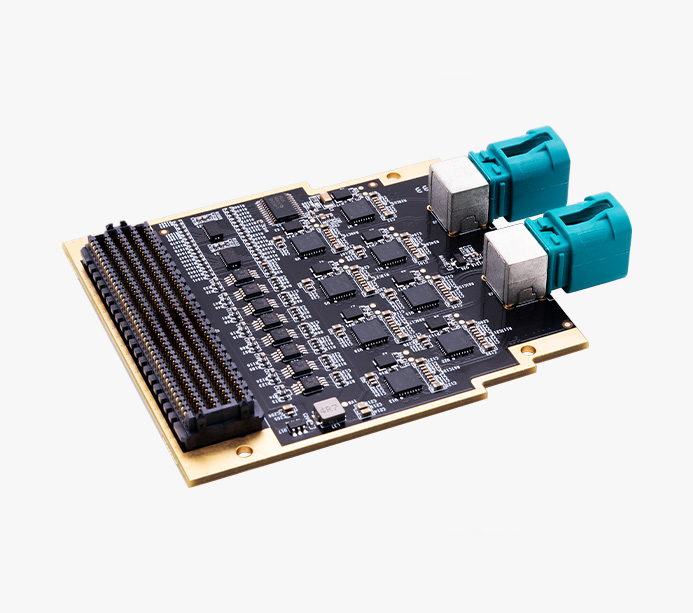

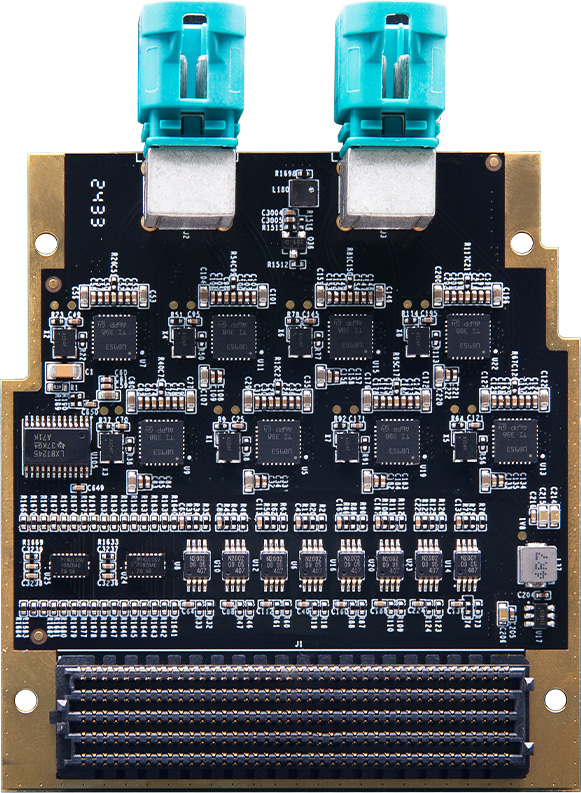

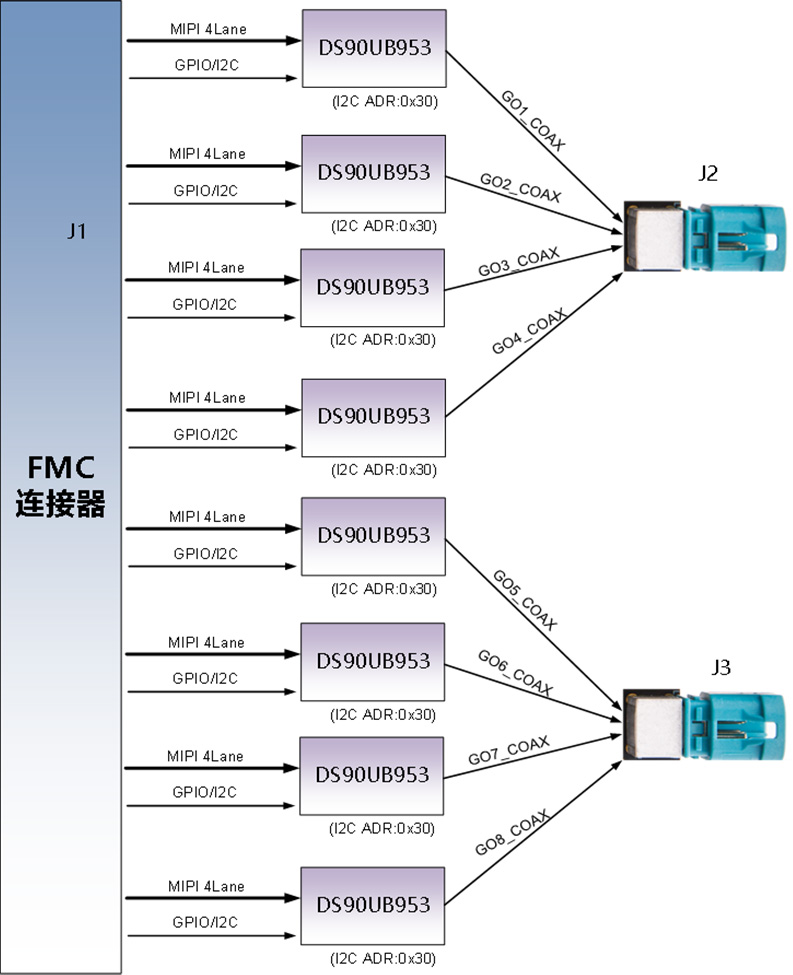

FH9530 采用 8 片 TI 的串行器芯片 DS90UB953-Q1 實現 8 路視頻編碼輸出視頻接口采用 4 合 1 的 FAKRA 車規同軸連接器

接口

車規級 Z Code Mini Fakra 4 合1 連接器

串行器

2MP MIPI CSI-2 FPD-Link III

視頻輸出

支持 8 通道視頻輸出，支持 2MP 60 幀，或 4MP 30 幀

線纜長度支持

FPD-LINK Ⅲ 模式下可達 15米

輸入圖像格式

支持 RAW10/12, YUV422 10bit 視頻圖像格式。可以通過 I2C 配置

FMC 接口

FMC HPC 接口

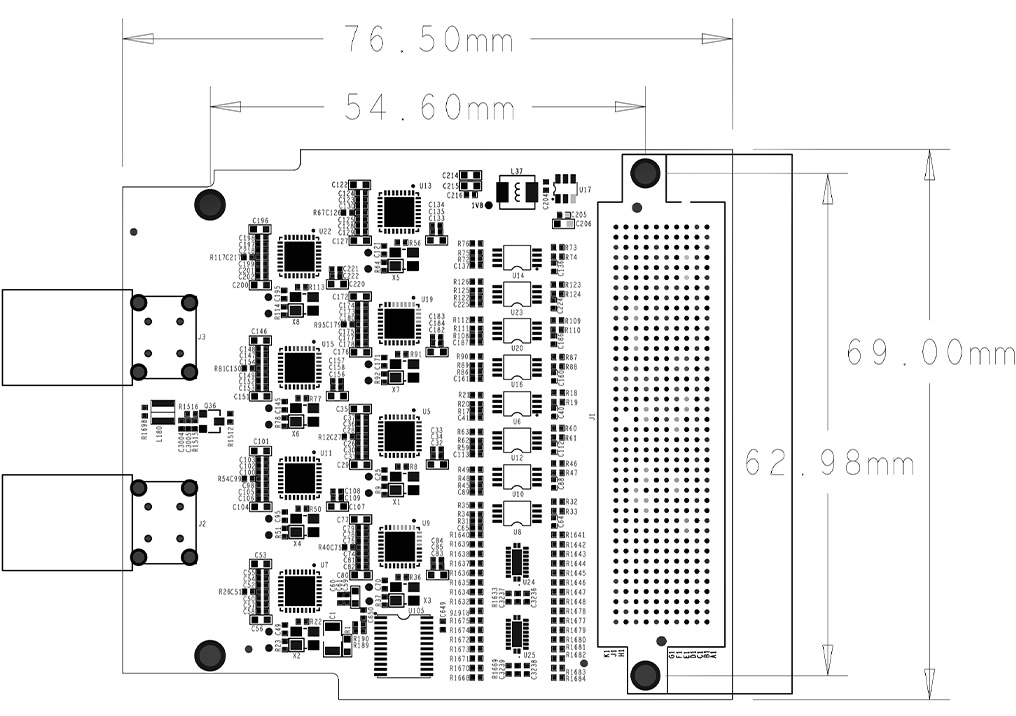

板卡尺寸

76.5x 69mm

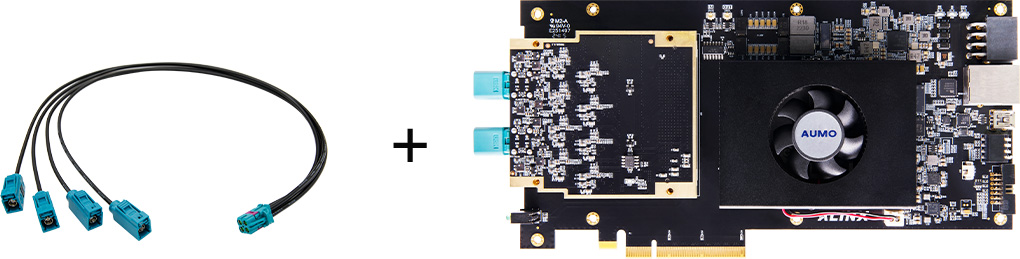

連接到BZ7的FMC，通過Fakra連接器，連接到FH9530視頻圖像采集模塊來驗證FPD-LINKⅢ視頻圖像數據收發

BZ7 開發板的和 FH9530 的硬件連接圖

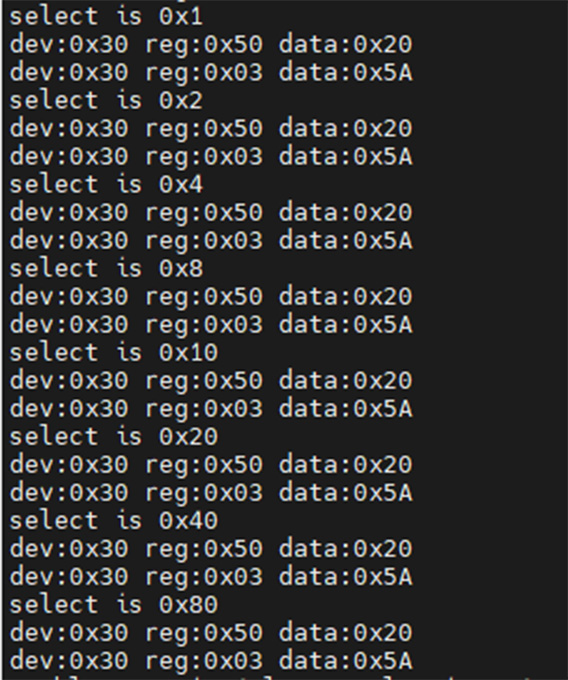

I2C測試：通過I2C讀寫8個DS90UB953芯片，驗證I2C通路，可以讀到芯片的寄存器數據，并進行配置

測試GPIO：每個DS90UB953芯片有2個GPIO連接到FPGA，通過I2C配置953寄存器，修改2個GPIO的輸出值，并用axi gpio ip讀到GPIO的值，并打印

測試POC：通過axi gpio ip讀到POC的值，并打印，8路都正常

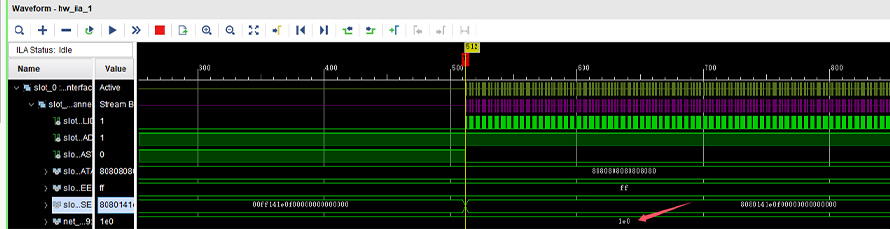

測試圖像接收：將八路DS90UB953分別與第一個DS90UB954芯片的port0對接，圖像數據接收都正常

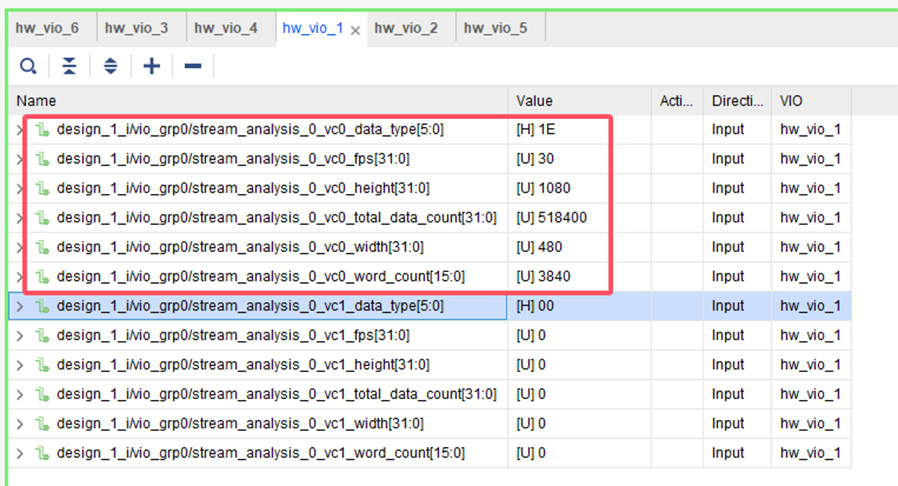

速率測試：DS90UB953的參考時鐘為50MHz，設置MIPI速率為800Mbps/lane，DS90UB954接收數據正確

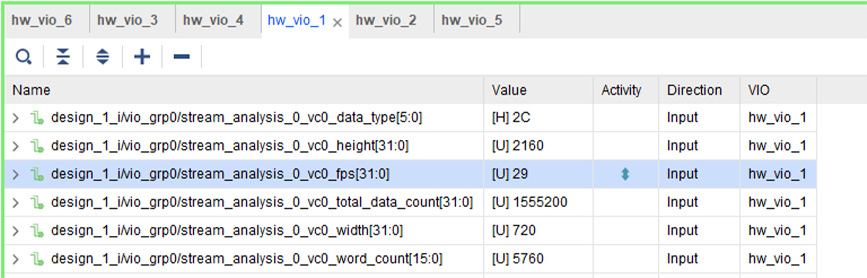

RAW12 4K@30fps測試，實際只有29幀左右

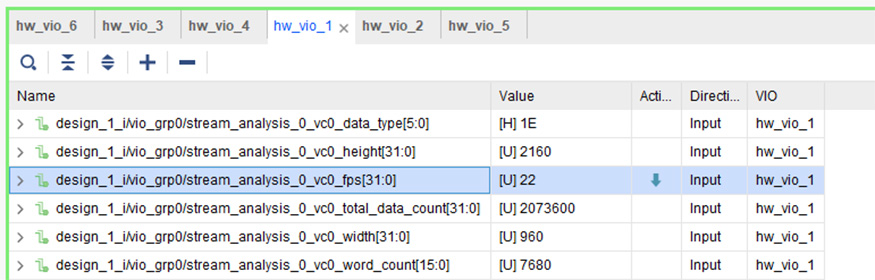

YUV422-8bit 4K@30fps測試，實際只有22幀
