ALINX Xilinx Spartan7 FPGA 核心板 XC7S50

XC7S50

產品型號
AC7050B
溫度等級
-40℃~85℃
產地
上海
EAN碼
6971390271841
價格
￥999.00

天貓京東

產品推薦

產品詳情
資料下載
售后服務

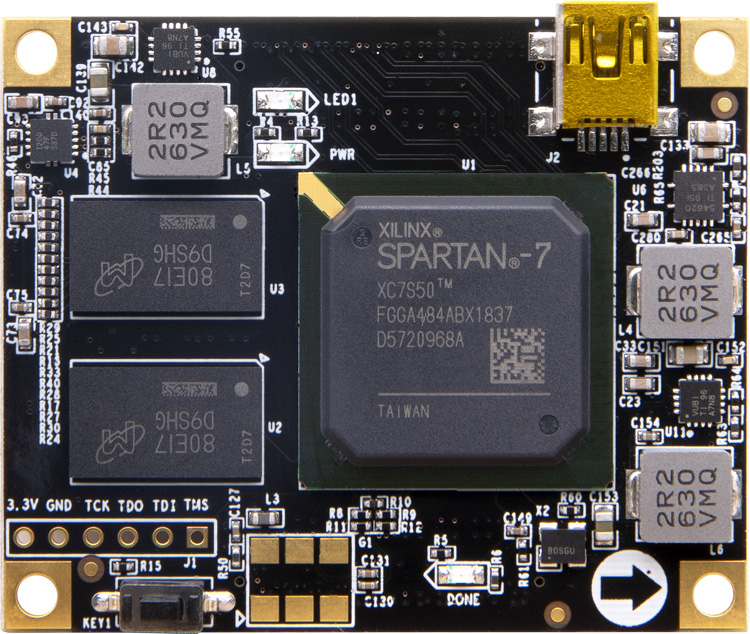

Xilinx Spartan-7 FPGA 核心板

工業級芯片 1GB DDR3

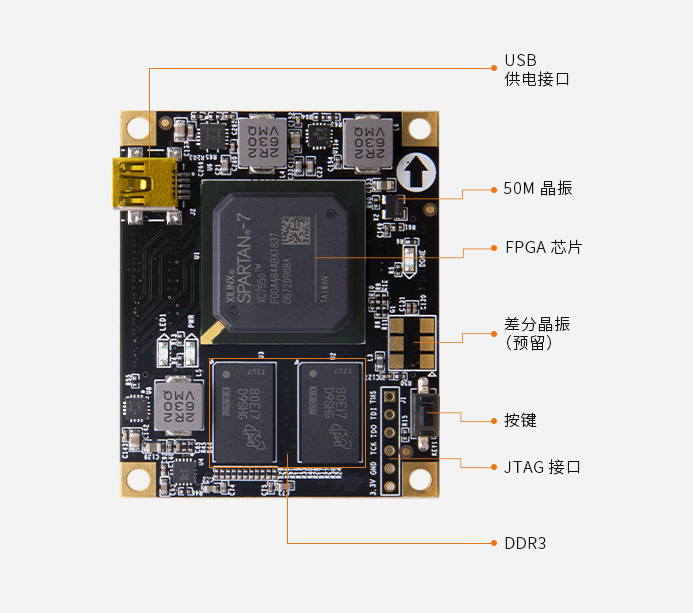

功能接口

對應開發板

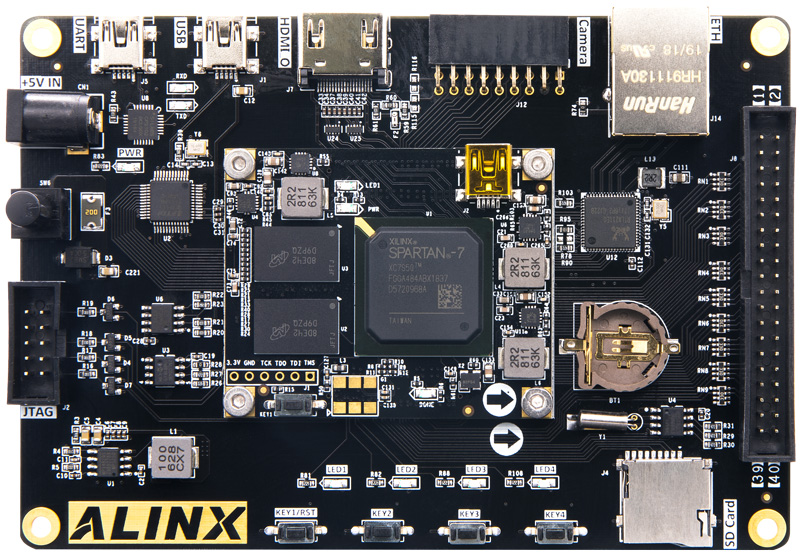

·AX7050

*了解對應開發板，點擊查看詳情>>

產品參數

核心板主要參數

核心板

AC7050B

FPGA 型號

XC7S50-1FGGA484I

邏輯單元

52160

DDR3

1GB，數據頻率333.3MHz

觸發器

65200

邏輯單元

52160

DSP 處理單元

120 個

查找表

8150

Block RAM

2700Kb

擴展 IO 數量

114 個

電壓可調 IO

75 個

LVDS 差分對

37 對

溫度等級

工業級

速度等級

-1

工作溫度

-40°C~85°C

主要參數接口

QSPI FLASH

1 片 16MB，作為 FPGA 系統的啟動鏡像

DDR3

2 片 512MB DDR3 共 1GB，32bit 總線

JTAG 接口

用于程序調試和程序固化

晶振

1 個 50Mhz 有源晶振，給系統提供穩定的時鐘源
1 個預留差分晶振焊接盤位，用戶根據需要安裝不同頻率的時鐘

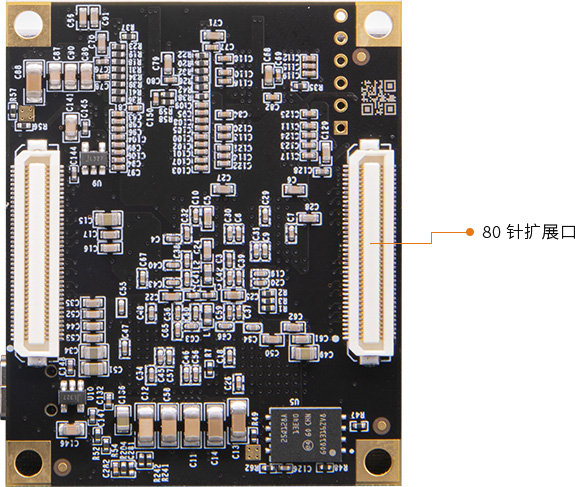

擴展口

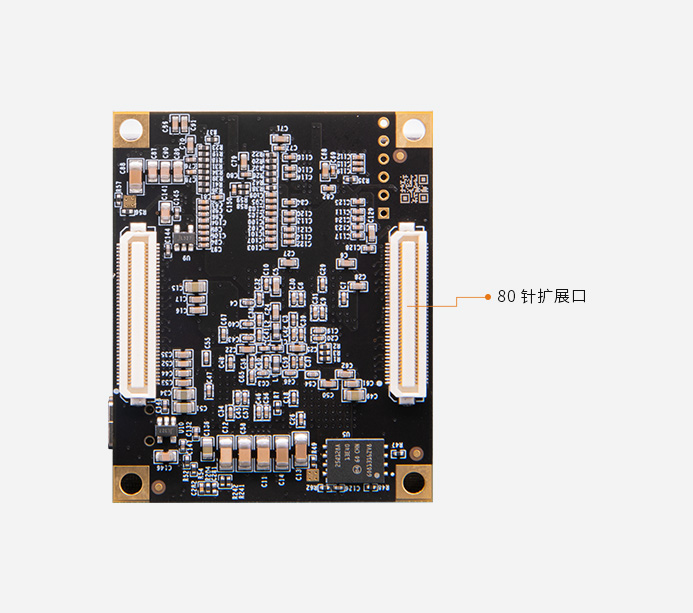

2 個 80pin 高速板對板連接器，引出 114 個 IO，12 對 LVDS

電源參數

輸入電壓

+5V 電壓輸入

包裝清單

FPGA 核心板

1 塊

Mini USB 線

1 根

板對板連接器

2 個

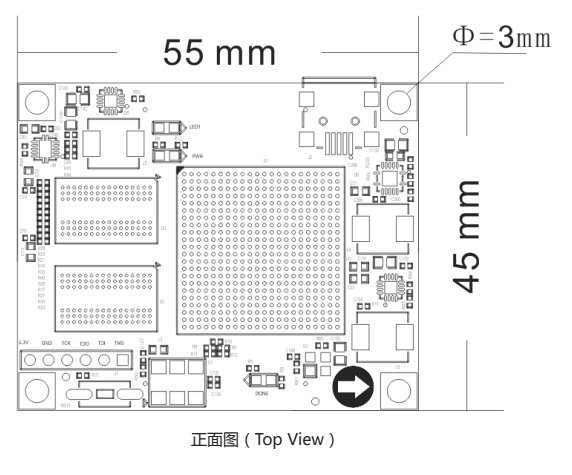

結構尺寸

尺寸大小

55x 45x 8.4mm

連接器合高

2.0mm

疊層數量

8 層 PCB 板設計

板厚

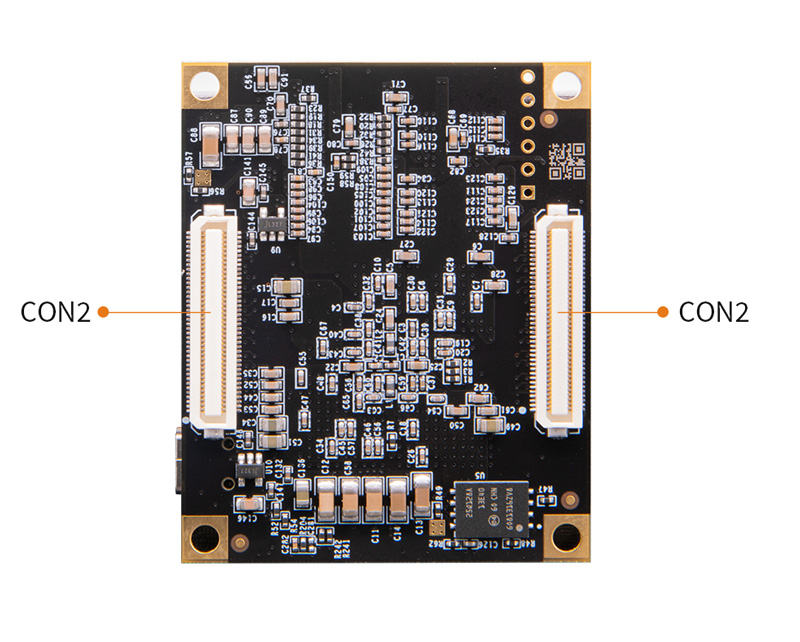

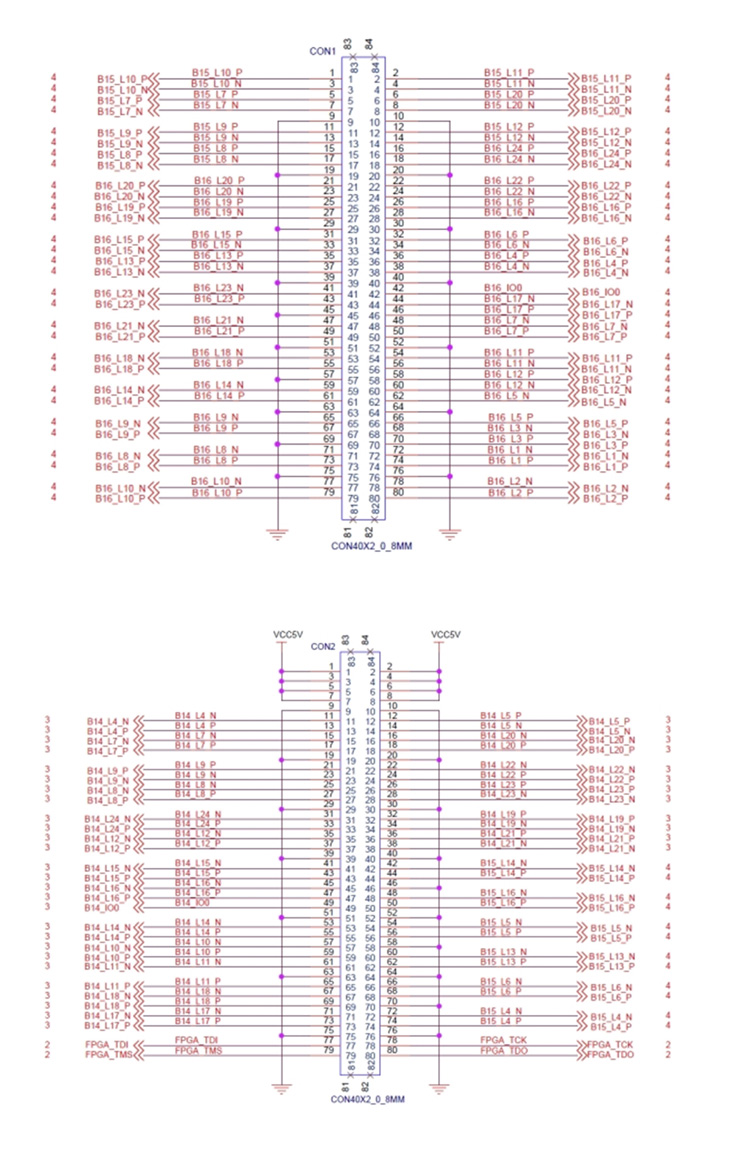

擴展口定義



快速上手，縮短開發學習時間

提供資料方便二次開發

提供原理圖、PCB 結構圖、封裝、參考設計等方便二次開發


所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
