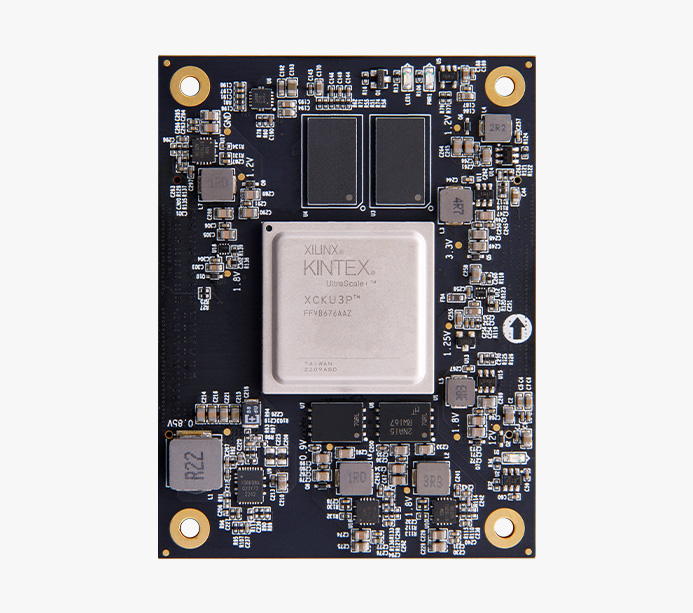

Xilinx Kintex UltraScale+ FPGA 核心板 SOM PCIE3.0 GTY XCKU3P ACKU3

XCKU3P

產品型號
ACKU3 V2.0
溫度等級
-40℃~85℃
產地
上海
價格
￥4399.00

天貓京東

產品推薦

產品詳情
資料下載
售后服務

Xilinx Kintex UltraScale+ FPGA 高端核心板

PCIe 3.0、GTY 28Gb/s x16 收發器、工業級

Kintex UltraScale+ 器件采用 16nm 工藝，與 7 系列 FPGA 相比，功耗銳降 60%。特別是 GTY 28Gb/s x16 收發器），為需要高端功能的應用提供了經濟高效的解決方案。是無線 MIMO 技術、PON 接入、Nx100G 有線網絡、數據中心網絡和存儲加速、視頻圖像處理、半導體、工業控制、機器視覺、物聯網以及醫療成像等應用的理想選擇

·Logic Cells
356K
·Flip-Flops
325K

·LUTs
163K
·GTY 收發器
28Gb/s x16

·存儲
2GB DDR4 32bit，64MB QSPI FLASH

·PCIe 總線
PCIe Gen3 x16

功能接口

對應開發板

·AXKU3

*了解對應開發板，點擊查看詳情 >>

產品參數

主要參數

核心板型號

ACKU3

ACKU5

芯片型號

XCKU3P-2FFVB676I

XCKU5P-2FFVB676I

芯片級別

速度等級 -2，工業級, -40°C~85°C

DDR4

2GB DDR4，32bit

QSPI FLASH

64MB

System Logic Cells

356K

475K

CLB Flip-Flops

325K

434K

CLB LUTs

163K

217K

Max. Distributed RAM

4.7Mb

6.1Mb

Total Block RAM

12.7Mb

16.9Mb

UltraRAM

13.5Mb

18.0Mb

Clock Mgmt Tiles

DSP Slices

1,368

1,824

收發器

GTY 28Gb/s x16

PCI Express

PCIe Gen3 x16

100G Ethernet

HD IOs

HP IOs

接口和功能

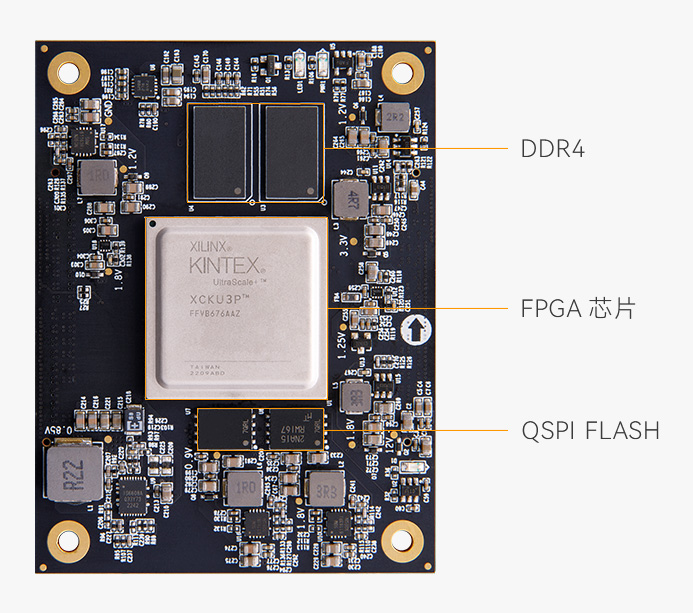

DDR4

2 片 1GB DDR4 存儲芯片，運行數據速率可達 2666Mbps

QSPI Flash

2 片 32MB 大小的 QSPI FLASH 芯片, 存儲 FPGA 配置 Bin 文件以及其它用戶數據文件

時鐘配置

板上提供了 2個 200MHz 差分晶振，可為 DDR4 控制器及 FPGA 邏輯提供參考時鐘

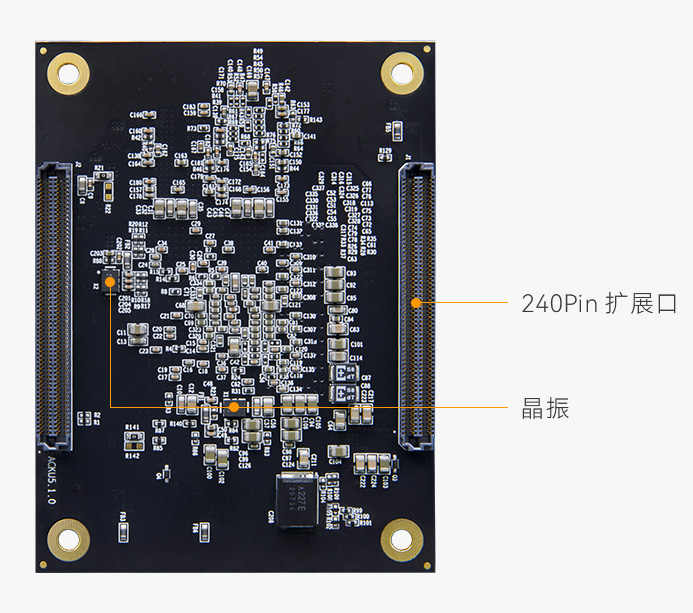

240pin 連接器

2 個 240Pin 高速擴展口，使用 2 個 240pin 的板間連接器擴展出了 179 個 IO，引出的 IO 的電平可以修改

LED 燈

1 個是電源指示燈 (PWR1)，1 個是配置 LED 燈 (D1)，1 個用戶指示燈（LED1）

電源參數

輸入電壓

+12V，通過連接底板供電

包裝清單

核心板

1 塊

結構尺寸

尺寸大小

80mmx 60mmx 9.6mm

疊層數量

采用 14 層 PCB 板設計，預留獨立電源層和 GND 層

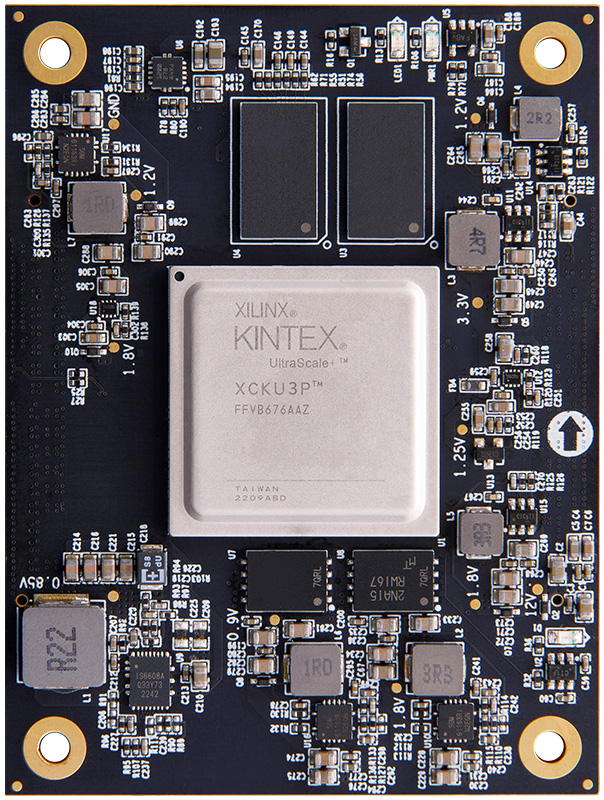

正面

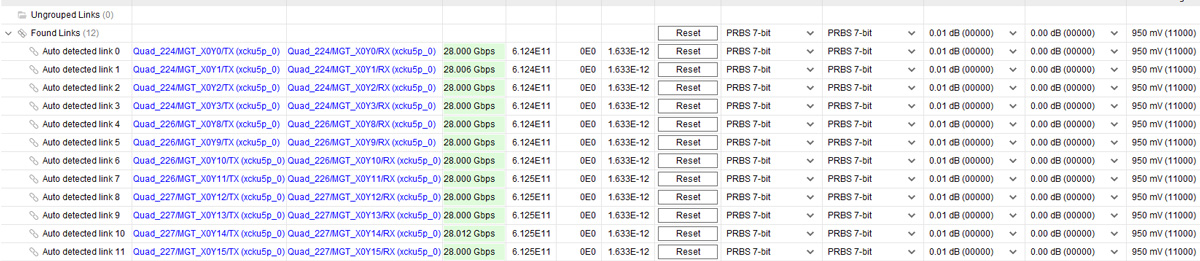

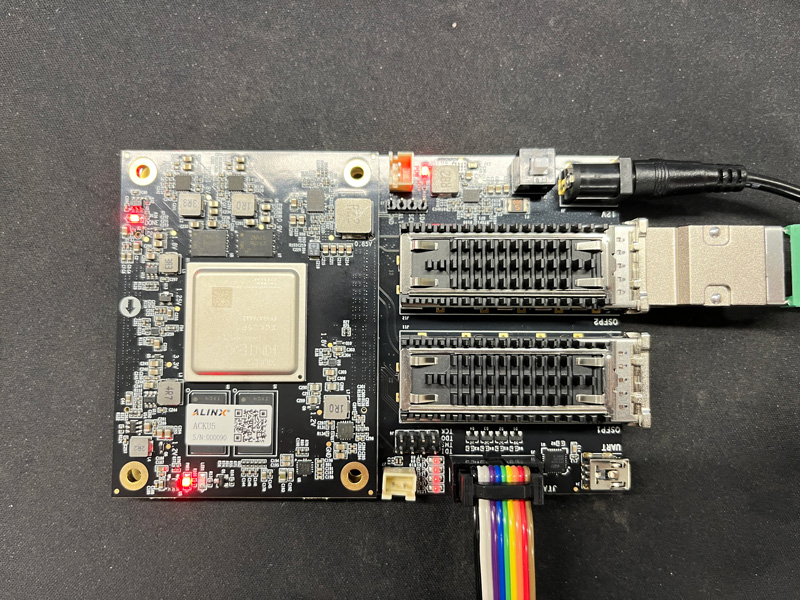

GTY 28Gbps 速度測試

高速傳輸存儲加速

快速上手

提供資料，方便二次開發

縮短開發學習時間


提供原理圖 (.pdf)、PCB 結構圖 (.pdf)、封裝、參考設計等，方便二次開發

應用領域

網絡通信

數據中心網絡和存儲加速

醫療成像

工業自動化

視頻圖像處理

物聯網


半導體 ATE

機器視覺

ACKU3 用戶手冊

所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
