Xilinx Artix7 SOM FPGA核心板 XC7A200T AC7200

XC7A200T

產品型號
AC7200
溫度等級
-40℃~85℃
產地
上海
EAN碼
6971390277980
價格
￥1799.00

天貓京東

產品推薦

產品詳情
資料下載
售后服務

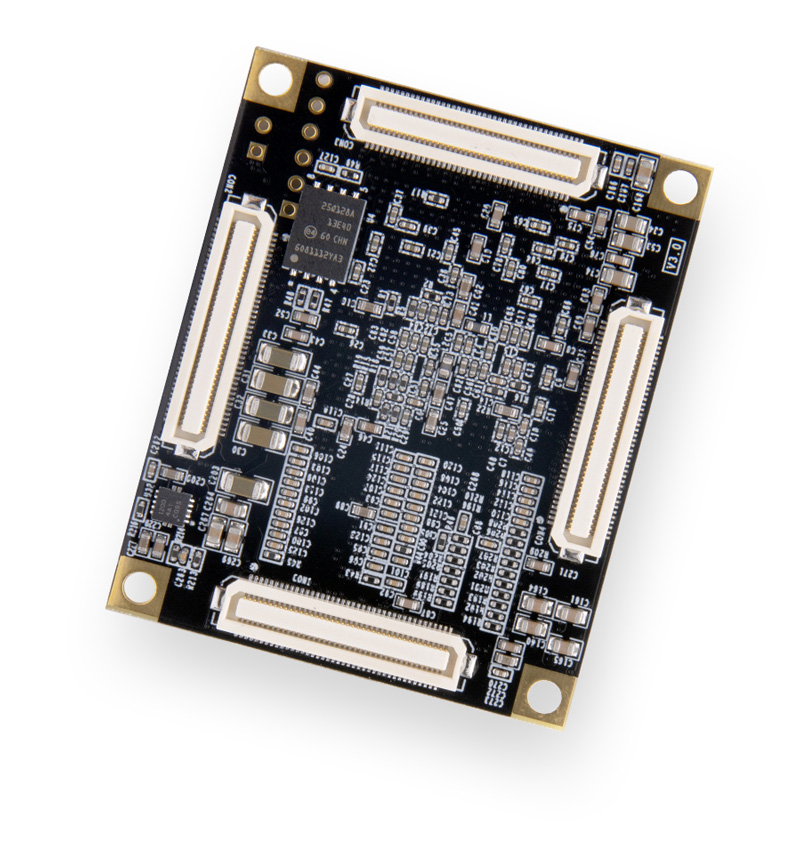

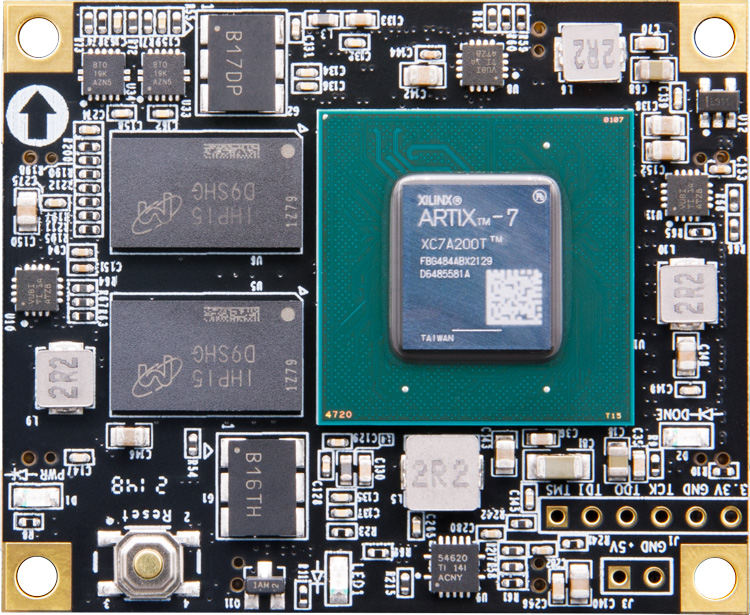

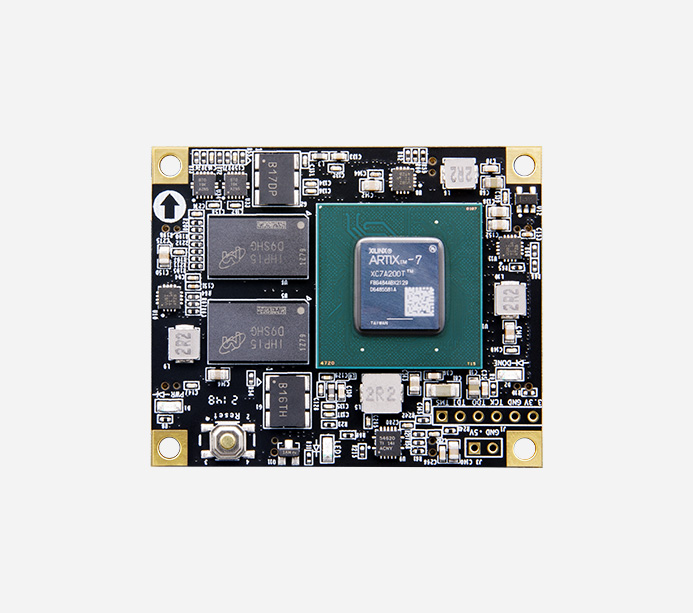

Xilinx Artix-7 FPGA 核心板

高帶寬高容量工業級芯片

適合高速數據通信，視頻圖像處理，高速數據采集等

功能接口

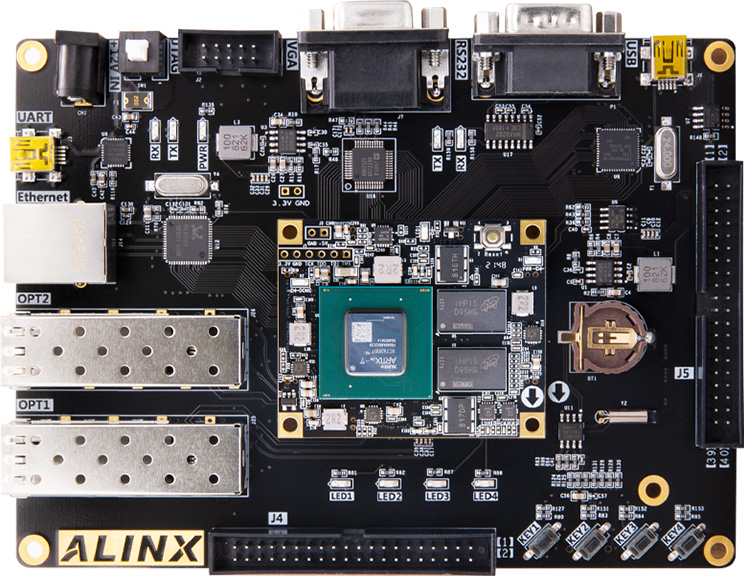

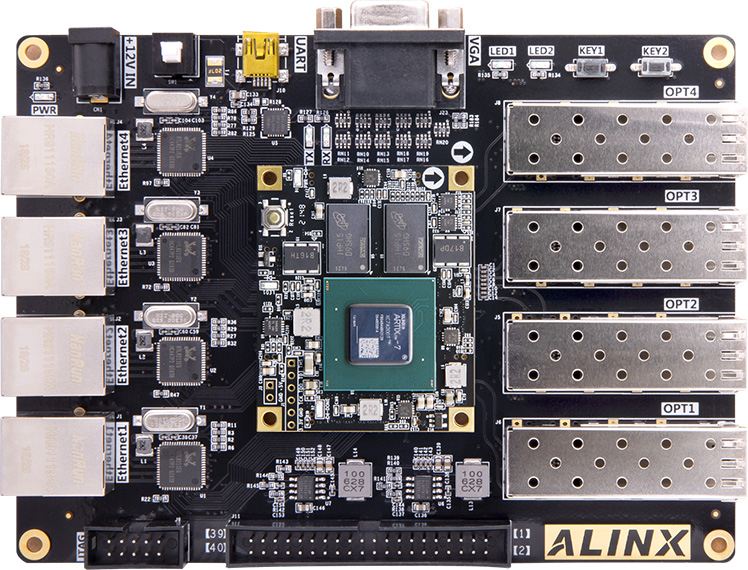

對應開發板

產品參數

核心板主要參數

核心板

AC7200

FPGA 型號

XC7A200T-2FGG484I

速度等級

-2

芯片等級

工業級別 -40°c~85°c

內存

1GB DDR3，32bit

QSPI FLASH

16MB

Logic cells

215360

查找表

33650

觸發器

269200

Max.Distributed RAM

2888

Block RAM ( 36Kb each )

365

Total Block RAM

13140kb

DSP Slices

740

收發器

4x 6.6Gbps

PIC Express

PCIE2.0

HR IO

180

差分對 LVDS

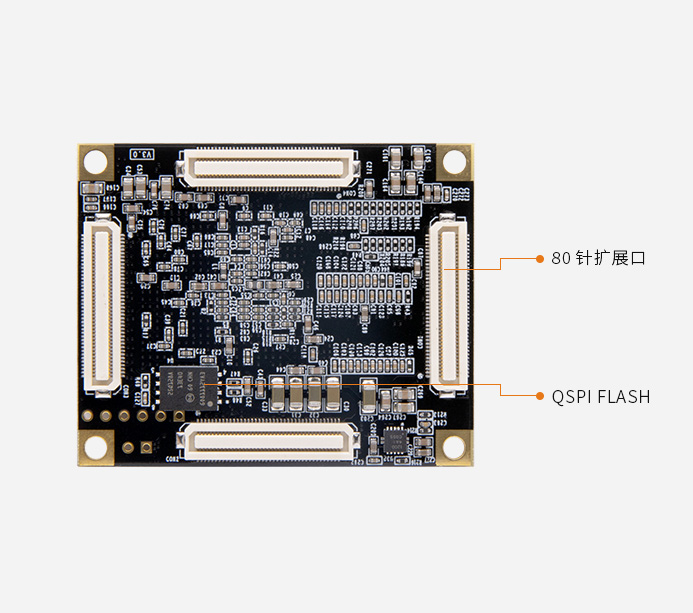

連接器

80pin x4

功能和接口

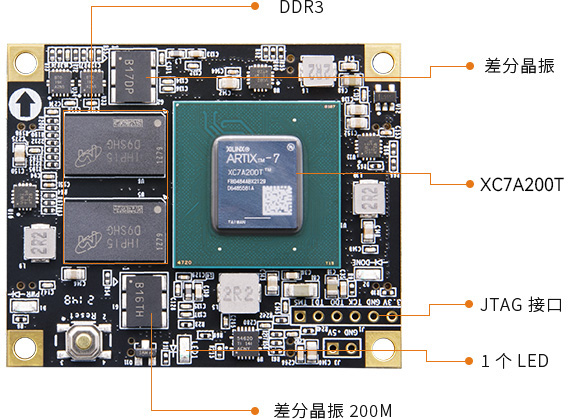

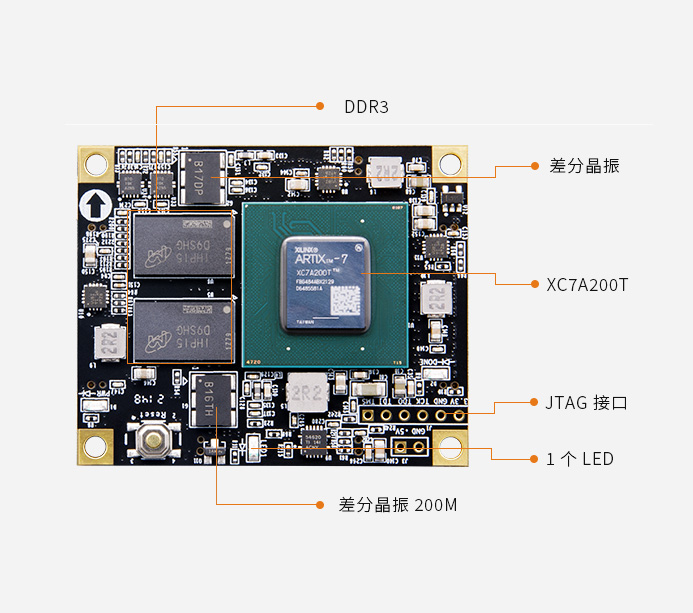

DDR3

2 片 512MB DDR3 共 1GB，32bit 總線，數據速率 800Mbps

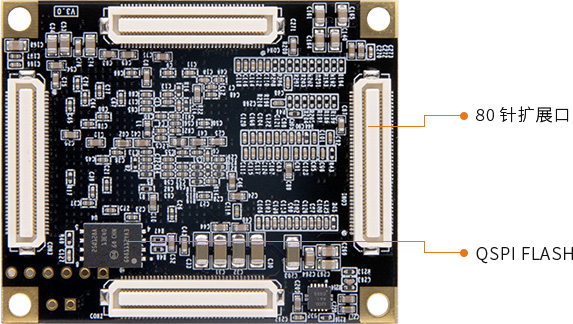

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

晶振

高精度 LVDS 有源差分晶振，1 個是 200MHz 給系統提供穩定的時鐘源，1 個是 125MHz 為 GTP 收發器提供穩定的時鐘輸入

收發器

4 路 GTP，每路高達 6.6Gb/s，適合光纖通信和 PCIe 數據通信

工作溫度

-40°c~85°c

PCIe 2.0

支持 PCI Express 2.0 x 8

模數轉換 / XADC

1 個 12bit, 1Mbps AD

JTAG

采用 6 針的 2.54mm 間距的單排測試孔

LED 燈

1 個 LED 燈

電源參數

輸入電壓

5V 供電

包裝清單

FPGA 核心板

1 塊

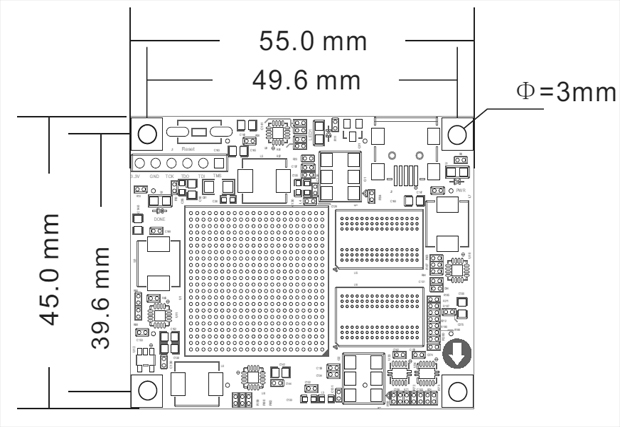

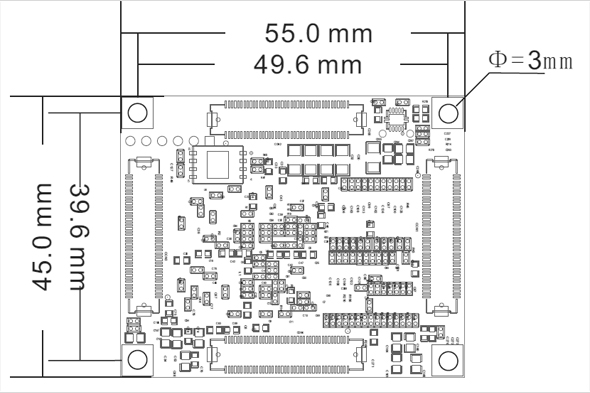

結構尺寸

尺寸大小

45mmx 55mmx 6.0mm

連接器合高

1.6mm

連接器合高

3.0mm

疊層數量

10 層 PCB 板設計

搭配內存 DDR3 超強組合

工業級芯片 4 路 GTP 高速收發器

6.6Gb/s，4 路高速 GTP，1GB DDR3 內存

快速上手，縮短開發學習時間

提供資料方便二次開發

提供原理圖、PCB 結構圖、封裝、參考設計等，方便二次開發


低功耗高性能

Kintex-7 高性價比

高速數據傳輸、高帶寬、高容量，適合高速光纖數據通信、視頻圖像處理，高速數據采集等方面使用


所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
