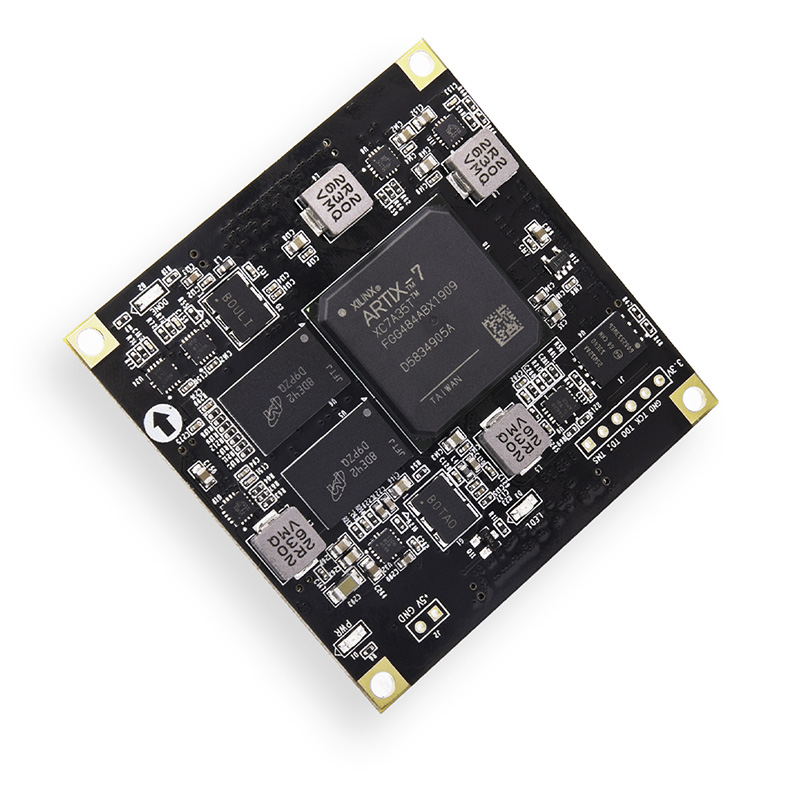

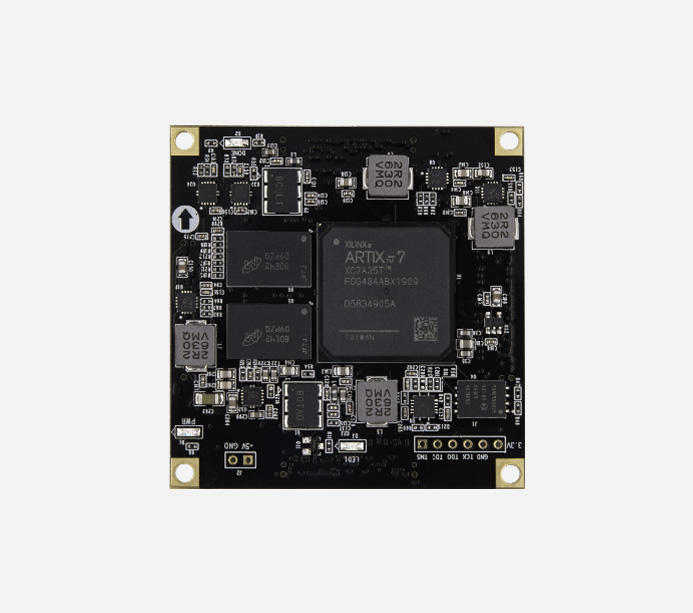

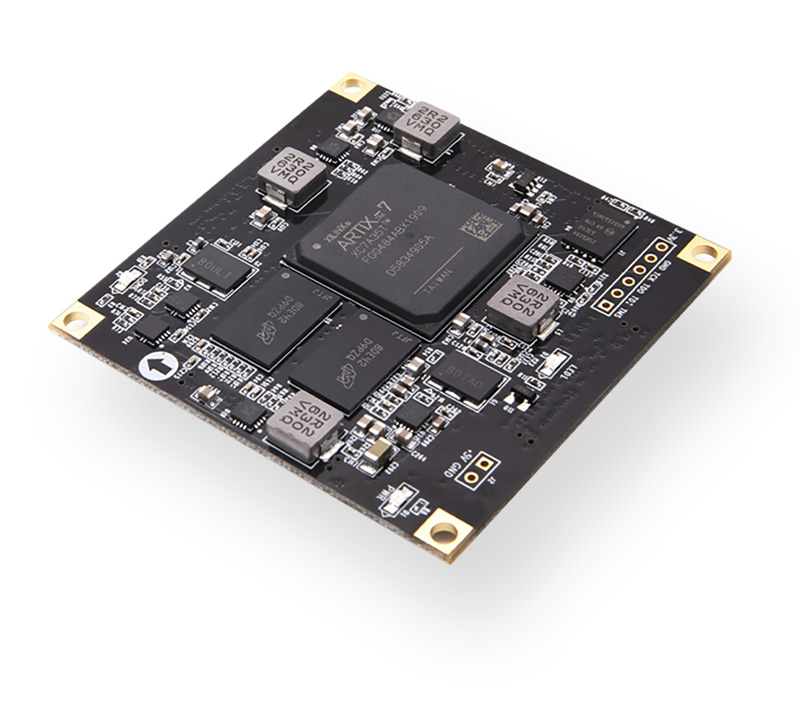

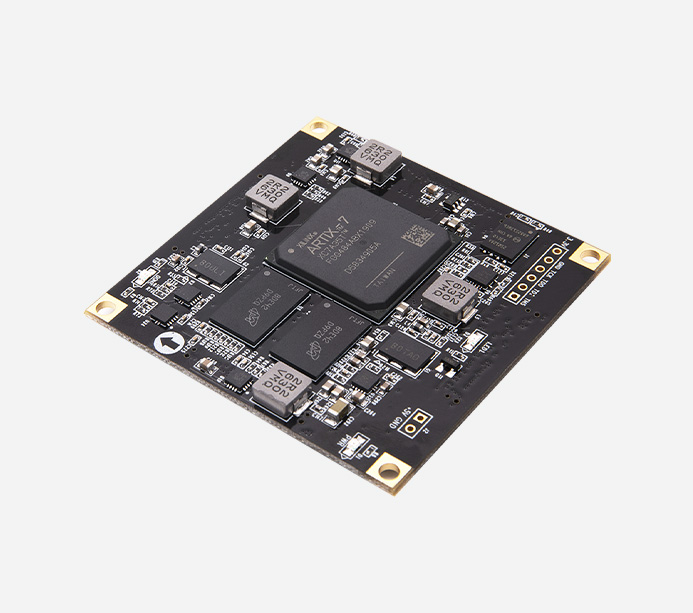

核心板

AC7A035

FPGA 型號

XC7A35T-2FGG484I

邏輯單元

33280

查找表

5200

觸發器

41600

Block RAM

1800KB

DSP 處理單元

90

擴展 IO

146 個 IO（3.3V 電平）

內存

DDR3 1GB，數據速率800MHz

QSPI FLASh

16MB QSPI FLASH，用于系統文件和用戶數據的存儲

速度等級

-2

FPGA 芯片級別

工業級

工作溫度

-40°c~85°c

擴展接口

4 個 80Pin 間距 0.5mm 松下工業級高速板間連接器

模數轉換 / XADC

1 個 12bit，1Mbps AD

收發器

4 路，6.6Gb/s max

PCIe Gen2

支持 PCI Express 2.0 x4

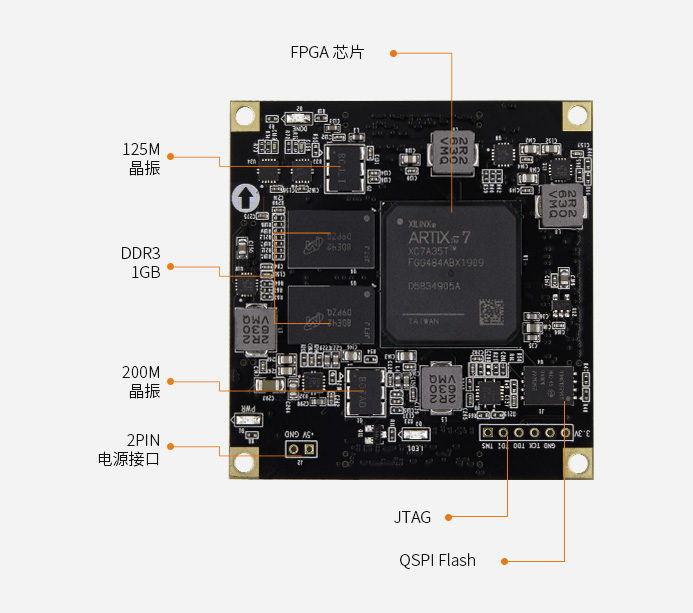

200M 晶振

用于 FPGA 的系統主時鐘和產生 DDR3 控制時鐘

125M 晶振

用于 GTP 收發器的參考時鐘輸入

JTAG

采用 6 針的 2.54mm 間距的單排測試孔

LED 燈

1 個電源指示燈( PWR)
1 個配置 LED 燈 (DONE)
1 個用戶 LED 燈（LED1）

電源接口

2Pin 的電源接口

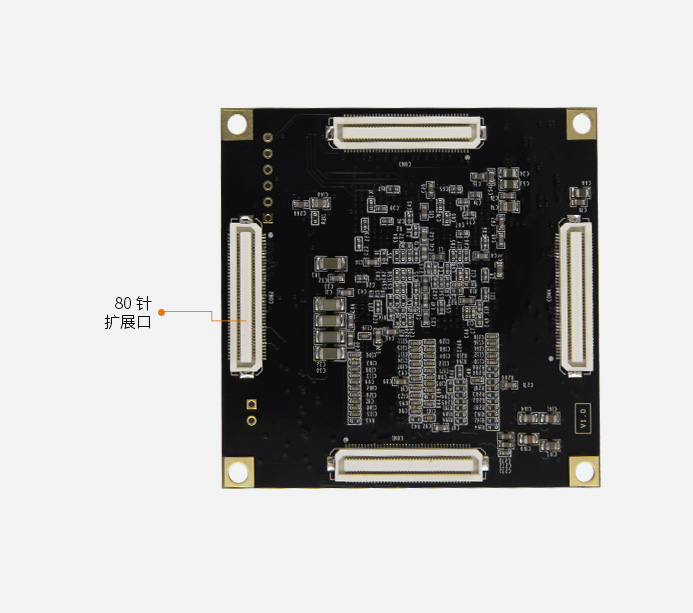

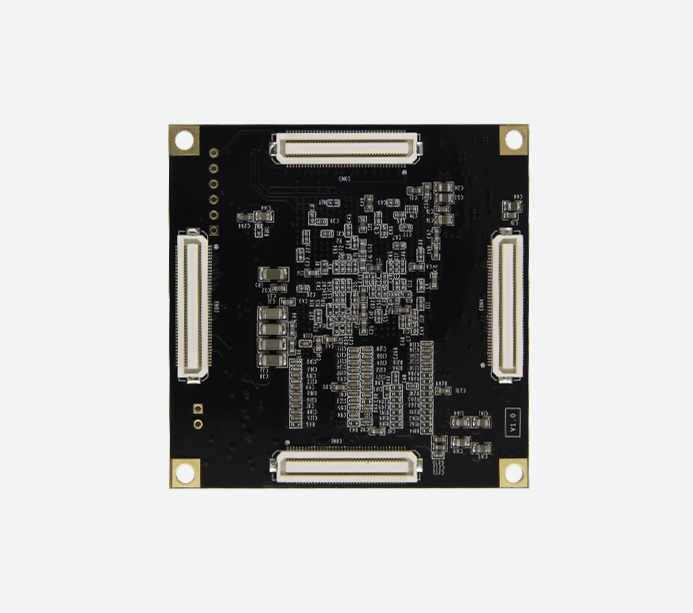

擴展接口

4 個 80PIN 間距 0.5MM 松下工業級高速板間連接器

輸入電壓

+5V 電壓輸入

輸入電流

2A 最大電流保護

供 電

底板供電

FPGA 核心板

1 塊

尺寸大小

60mmx 60mmx 6.0mm

連接器合高

3.0mm

疊層數量

10 層 PCB 板設計
