Xilinx Zynq UltraScale+ MPSoC SOM FPGA核心板 AI云計算 XCZU19EG ACU19EG

XCZU19EG

產品型號
ACU19EG
溫度等級
-40℃~85℃
產地
上海
EAN碼
6971390279786
價格
￥29999.00

天貓京東

產品推薦

產品詳情
資料下載
售后服務

Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板

四核 ARM? Cortex-A53 與雙核 Cortex-R5 實時處理器

四核 ARM? Cortex-A53 與雙核 Cortex-R5 實時處理器 Mali-400 MP2 GPU 及 16nm FinFET+ 可編程邏輯相結合滿足 5G 無線基礎架構、高速數據交換存儲、工業控制、AI智能、云計算、4K 視頻傳輸處理以及航空航天應用

·ARM 處理器
四核 ARM CORTEX-A53+ 雙核 ARM CORTEX-R5
·GPU 圖形處理器
Mali?-400 MP2 GPU
·9GB DDR4
PS 5GB DDR4+ PL 4GB DDR4
·FLASH 存儲
32GB eMMC FLASH/128MB QSPI FLASH

功能接口

對應開發板

·Z19-P

*了解對應開發板，點擊查看詳情>>

產品參數

核心板主要參數

核心板

ACU19EG

FPGA 型號

XCZU19EG-2FFVC1760I

芯片 CPU

4x ARM Cortex-A53，1.333GHz 雙核 Cortex?-R5，533MHz

芯片 GPU

Mali?-400 MP2

核心板內存

PS 端 DDR4，5GB，72bit，2400Mbps，支持ECC
PL 端 DDR4，4GB，64bit，2400Mbps

PS 端高速連接

PCIe? Gen2 x4， 2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet

PS 端一般連接

2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO

芯片級別

工業級 -40°c~85°c

Logic Cells

1,143K

Flip-Flops

1,045K

LUTs

523K

Distributed RAM

9.8Mb

Block RAM

34.6Mb

UltraRAM

36.0Mb

CMTs

DSP Slices

1,968

功能和接口

150G Interlaken

100G Ethernet

PL PCIE Gen 3

PCIE Gen3 x5

PL GTH

12.5Gb/s x32

PL GTY

28.21Gb/s x16

PL HP I/O

240 個

PL HD I/O

96 個

eMMC FLASH

32GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

QSPI FLASH

128MB，可以作為系統的啟動設備來存儲系統的啟動鏡像

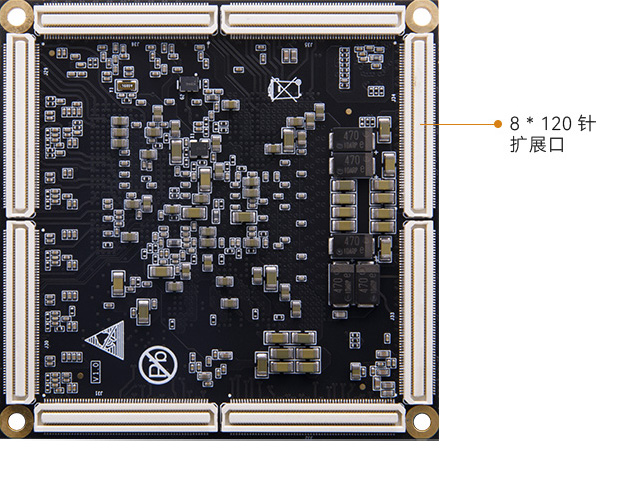

擴展口

8 路 120 針 0.5mm 間距擴展口，接松下高速工業級板對板連接器

晶振

1 個 RTC 實時時鐘為 PS 系統的提供 32.768KHz 實時時鐘源
1 個單端 33.333MHz 晶振提供給 PS 系統時鐘輸入
1 差分 200MHz 晶振提供給 PL 邏輯、 DDR4 參考時鐘

電源參數

輸入電壓

板對板連接器，12V 供電

包裝清單

FPGA核心板

1 塊

結構尺寸

尺寸大小

80x 80x 11.8mm

合高

3.0mm

疊層數量

16 層，高質量 PCB 材質


支持 XILINX VITIS-AI DPU

AI 識別檢測、深度計算學習

智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網

車輛識別

紅外車輛識別

行人識別

室內人物識別

火災檢測

安全帽檢測

混凝土缺陷檢測

PCB缺陷檢測

搭配 Mali?-400 MP2 GPU 、內存 64bit DDR4 超強組合

工業級 FPGA 芯片雙 ARM 應用處理器

4x ARM Cortex-A53，1.333GHz；雙核 Cortex?-R5，533MHz；PS 端 4GB DDR4，64bit，數據速率 2400Mbps；PL 端 4GB DDR4，64bit，數據速率 2400Mbps


快速上手，縮短開發學習時間

提供資料方便二次開發

提供原理圖、PCB 結構圖 (PDF)、封裝、參考設計等方便二次開發


所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
