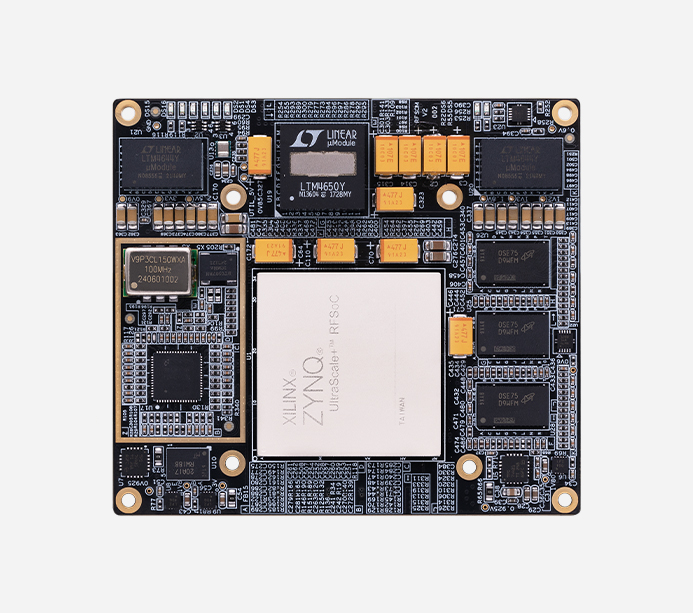

AMD Zynq UltraScale+ RFSoC XCZU47DR FPGA核心板軟件無線電射頻衛星雷達 數字信號處理

XCZU47DR

產品型號
ACW47
價格
￥35000.00

產品推薦

產品詳情
資料下載
售后服務

垂直行業解決方案板卡

高性能射頻無線電處理平臺

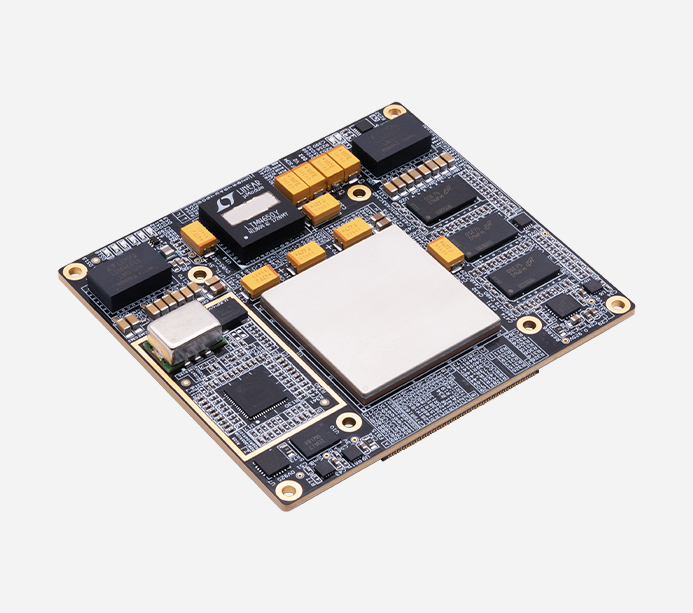

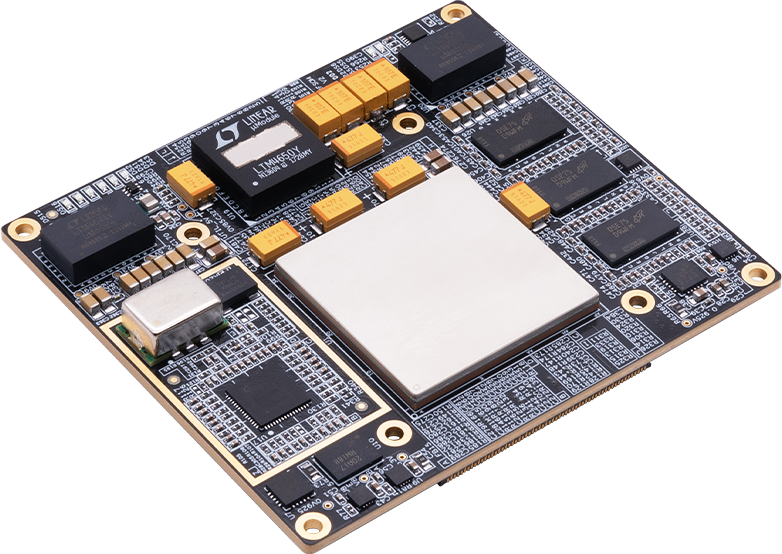

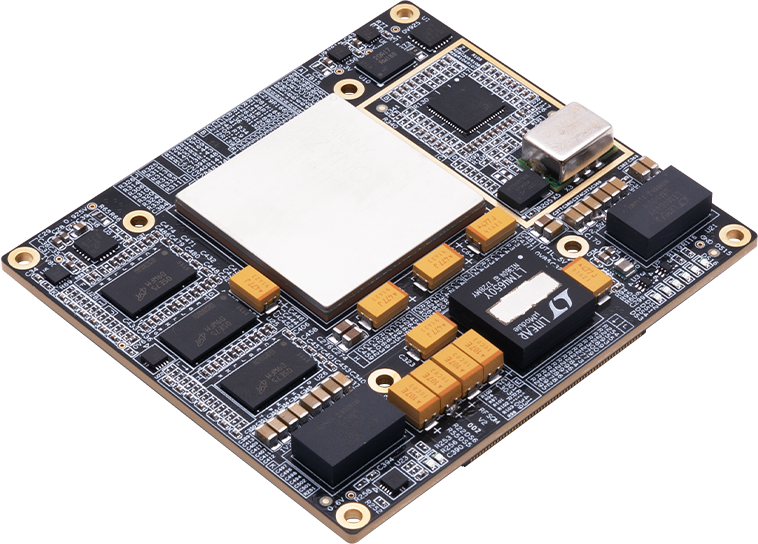

ACW47 核心板基于 AMD XCZU47DR RFSoC 芯片，集成多頻段無線電和電纜基礎設施，搭載四核 A53+雙核 R5F 異構處理器。支持 8 通道 14 位 5GSPS ADC 輸入和 9.85GSPS DAC 輸出，適用于無線通信、雷達等高性能射頻應用。

·930K
Logic Cells
·8x GTY 28.21Gb/s
高速收發器

·5GSPS
8 通道 14bit ADC
·9.85GSPS
8 通道 14bit DAC

· Cortex-A53
四核 Arm 處理系統
·Cortex-R5F
雙核 Arm 處理系統

高性能單芯片射頻解決方案

ARM 處理器+FPGA+射頻數據轉換器

ACW47 異構計算架構通過 ARM 雙核 Cortex-R5F+ARM 四核 Cortex-A53、 UltraScale+ FPGA 硬件加速引擎、及片內集成 8 通道 14 位 5GSPS RF-ADC 和 9.85GSPS RF-DAC，消除傳統 JESD204B 接口延遲，降低更多功耗，為 5G/雷達提供單芯片高性能解決方案。

·4GB
PS DDR4
·2GB
PL DDR4

·256MB
QSPI FLASH
·32GB
eMMC FLASH

· 4x 6Gb/s
PS GTR

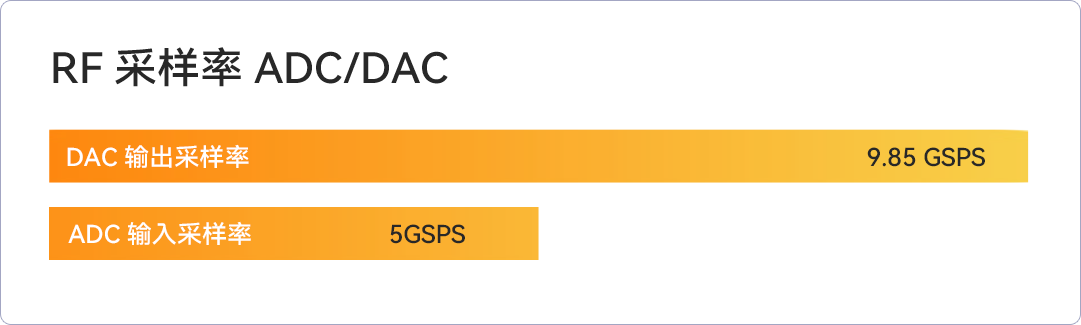

高性能高 RF 采樣率 ADC/DAC

滿足更大的系統應用需求

ACW47 支持 8 通道 14 位 5GSPS ADC 和 9.85GSPS DAC ，單板實現傳統需多板級聯的功能。實現了行業領先的射頻采樣性能，為超寬帶多通道應用提供端到端解決方案

單芯片自適應射頻平臺
面向單芯片無線電的完整 SoC

ACW47 是基于 XCZU47DR RFSoC 芯片的單芯片自適應射頻平臺。該平臺面向單芯片無線電應用，提供了完整的系統級芯片（SoC）解決方案，集成了高性能的射頻直接采樣數據轉換器、FPGA 邏輯、完整的 ARM 處理器子系統和高速收發器，滿足無線、有線電視接入、測試測量、早期預警/雷達以及其它高性能 RF 應用需求。

高密度射頻通道集成
8 通道 14-bit 射頻直采 ADC/DAC?
支持多板級聯同步，滿足大規模系統（雷達陣列等）需求
降低射頻信號鏈復雜性
直接射頻采樣技術替代傳統模擬轉換，降低功耗與成本
點芯片級集成 ADC/DAC，消除 JESD204B 接口需求，減少信號延遲
異構計算與資源復用
RFSoC 將射頻采樣、FPGA 和處理器集成，簡化硬件架構，降低功耗和體積
RF 采樣器件消除了 JESD204B 高速串行接口的復雜性,減少計算資源
與開源項目合作
板卡率先與 MAGI Project 合作，提供豐富的靈活可配置IP，縮短客戶的設計和驗證周期

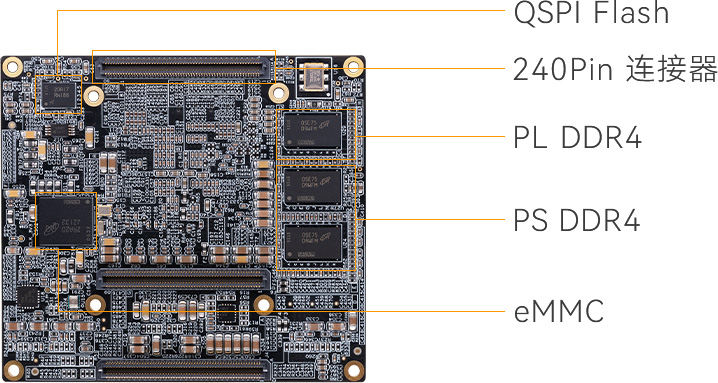

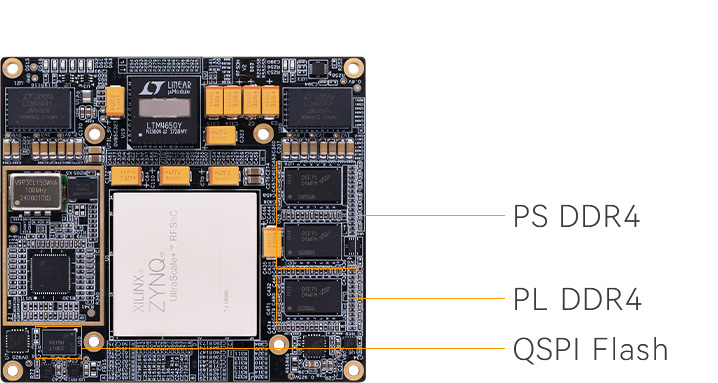

功能接口

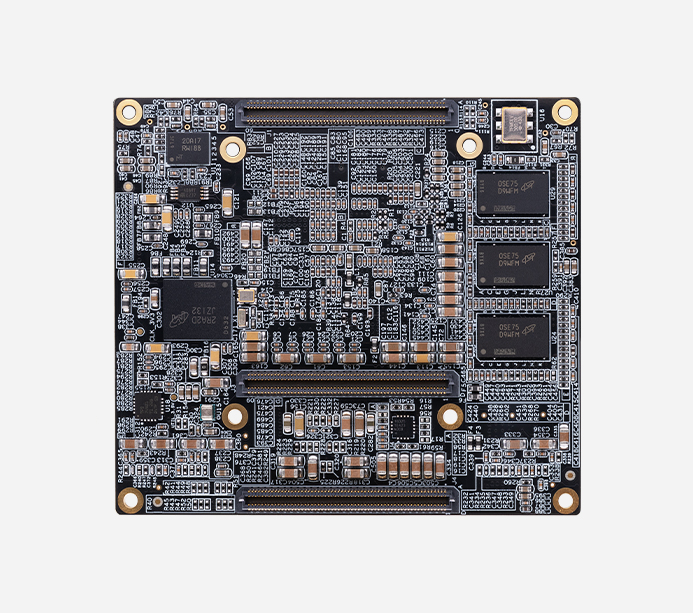

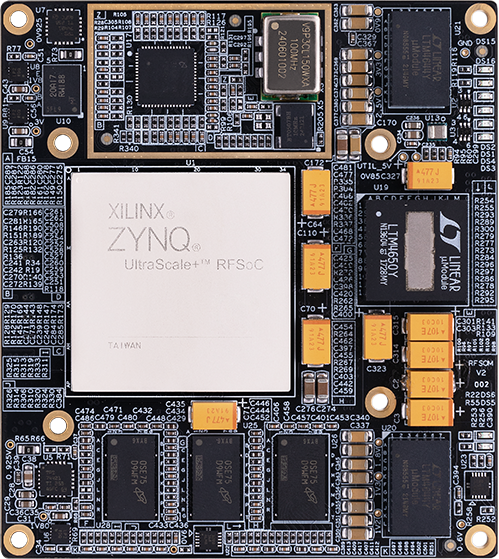

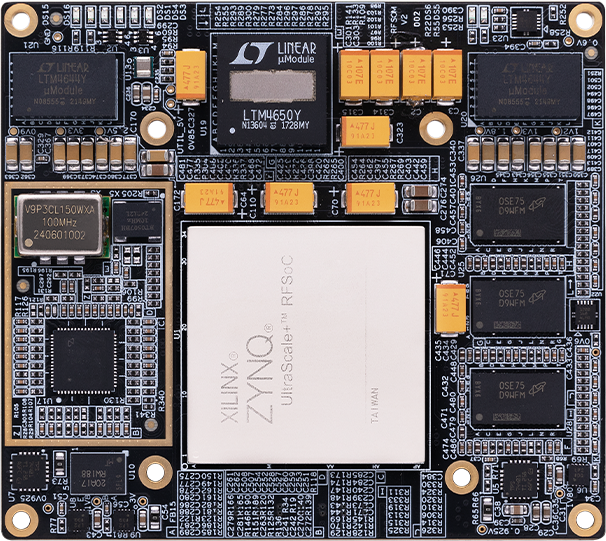

·核心板

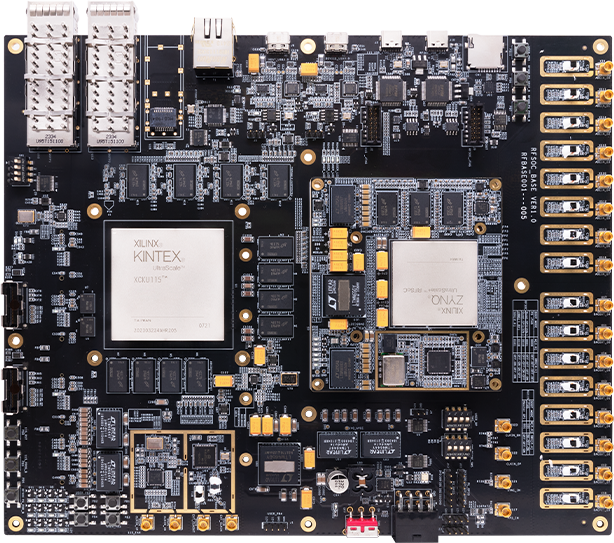

·對應開發板

*了解對應開發板，點擊查看詳情 >>

產品參數

ACW47 核心板參數

芯片型號

XCZU47DR-2FFVE1156I

芯片 CPU

Quad-core Arm CortexA53
Dual-core Arm Cortex R5F

ADC

8 通道 14 位 RF-ADC（最大采樣率 5GSPS）

DAC

8 通道 14 位 RF-DAC（最大采樣率 9.85GSPS）

內存

PS 4GB DDR4 64bit
PL 2GB DDR4 32bit

存儲

2x 128MB QSPI Flash

eMMC

PS 32GB eMMC

System Logic Cell

930K

CLB LUTs

425K

DSP Slices

4272

Decimation/ interpolation

1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

GTY/GTR

PL 端 GTY 8/PS 端 GTR 4

Max.Dist.RAM

13.0Mb

Total Block RAM

38.0Mb

UltraRAM

22.5Mb

PCIe Gen4 x8

工作溫度

-40℃~85℃

功耗

60W（根據用途，以實測值）

包裝清單

FPGA 開發板

1 塊

散熱風扇

1 個

資料 U 盤

1 個

結構尺寸

尺寸大小

80.5mmx90mm

核心板結構尺寸圖

應用領域

5G 及 LTE 無線技術

通過 Zynq RFSoC，無線基礎設施制造商可實現顯著的占板面積及功耗減少，這對后期 MIMO 技術的發展至關重要

衛星通信

通過 Zynq RFSoC 中用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器

雷達信號處理和數據鏈

具有 8 通道 ADC 和 8 通道DAC，可滿足更大的應用需求，能夠在預警場景下實現低時延收發，獲得最佳響應時間

測試與測量

設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直接 RF 采樣、高度靈活的可重新配置邏輯和軟件可編程性，構建用于信號生成和信號分析的高速多功能儀器

所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
