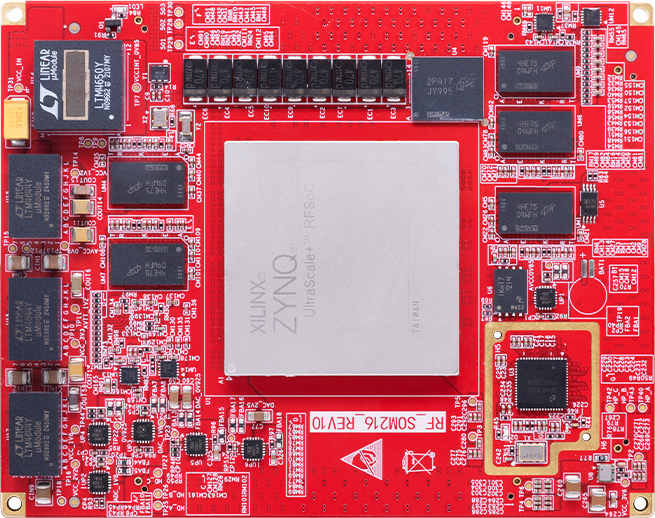

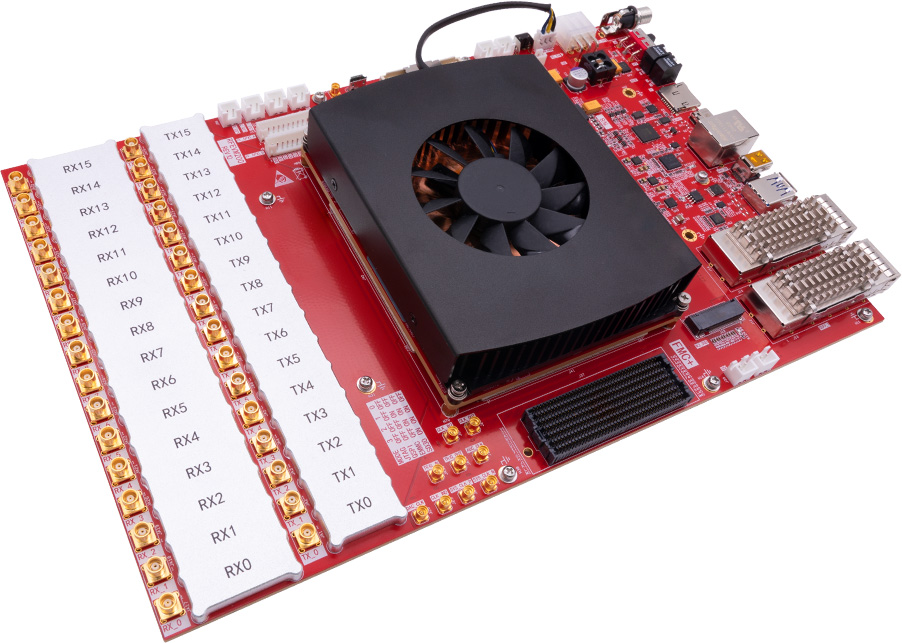

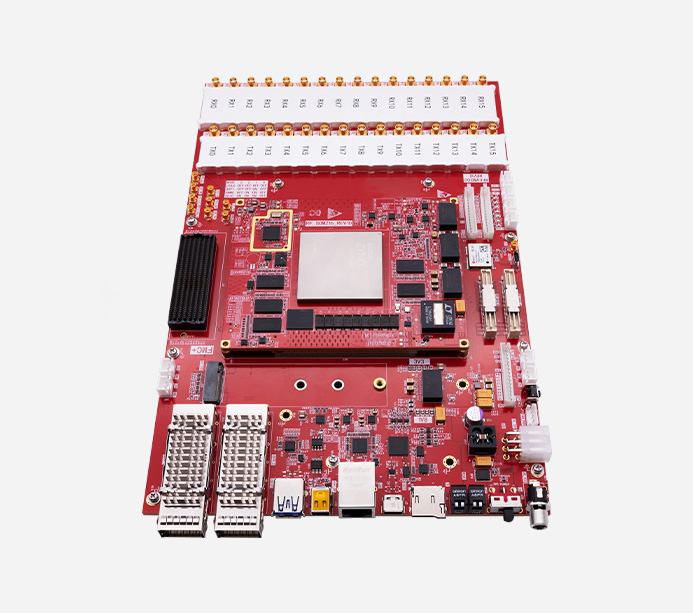

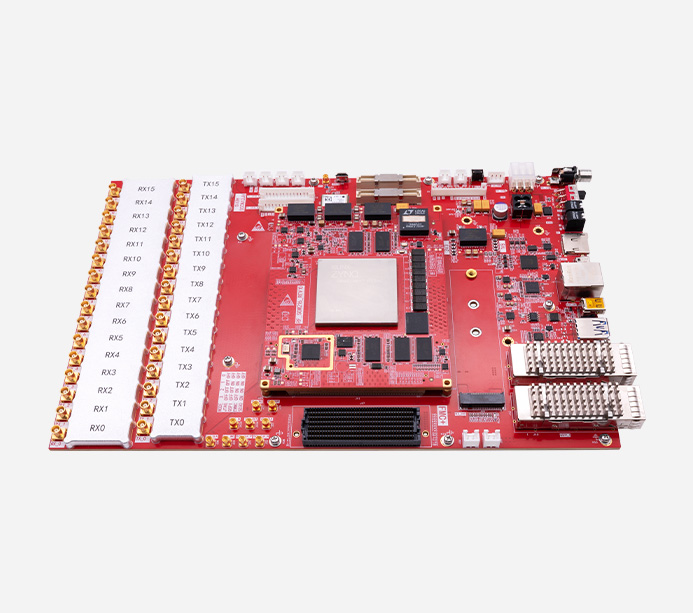

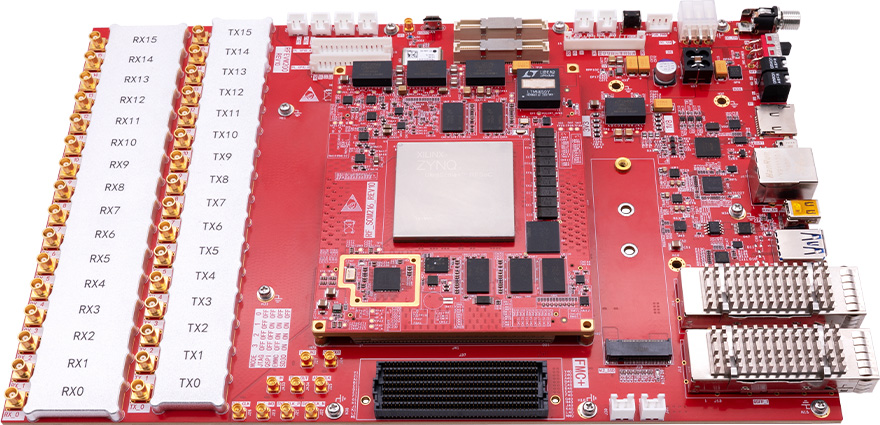

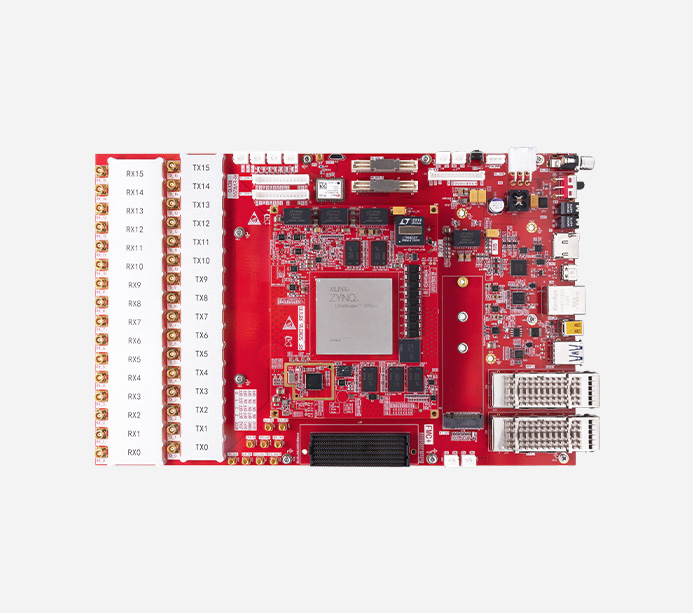

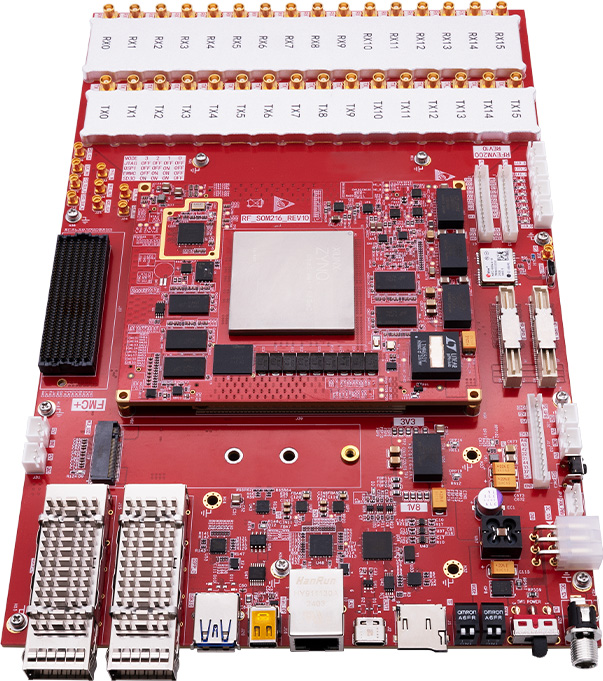

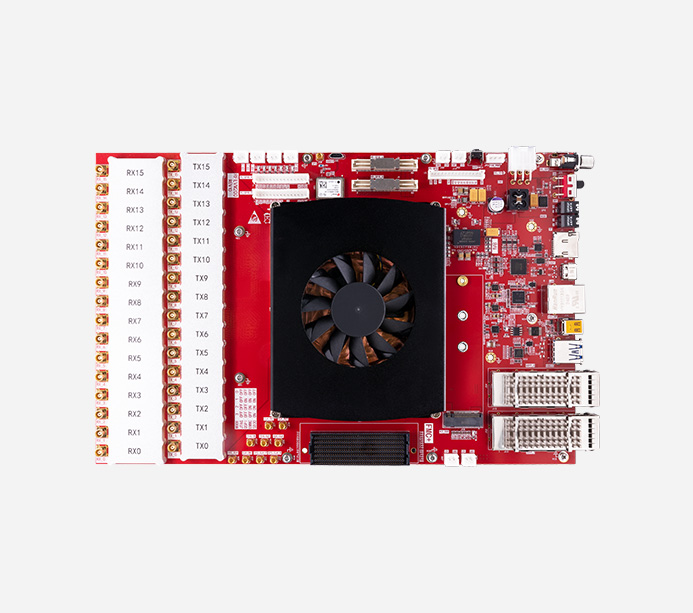

核心板

ACRF49

FPGA 型號

XCZU49DR-2FFVF1760

內核 CPU

Quad-core ARM Cortex-A53
Dual-core ARM Cortex-R5F

內存

PS 端 DDR4 5GB ECC
PL 端 DDR4 5GB

QSPI Flash

128MB

eMMC Flash

8GB

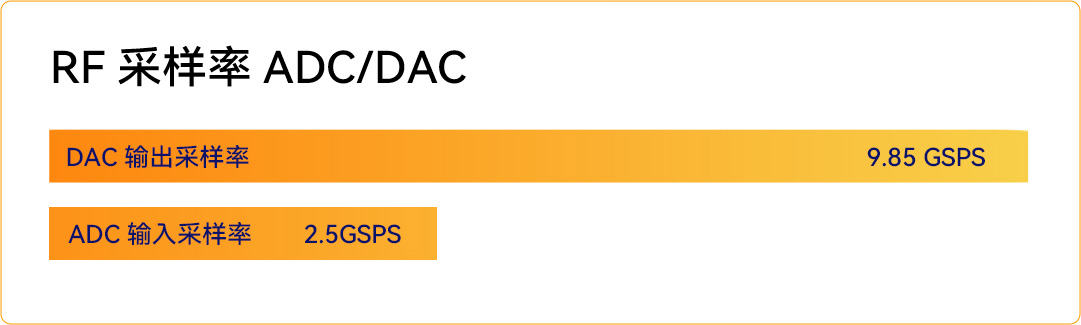

14 bit 2.5GSPS RF-ADC

16

14 bit 9.85GSPS RF-DAC

16

Decimation/ interpolation

1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

GTY / GTR

PL 端 GTY 16x/PS 端 GTR 4x

System Logic Cell

930K

CLB LUTs

425K

Max.Dist.RAM

13.0Mb

Total Block RAM

38.0Mb

UltraRAM

22.5Mb

DSP Slices

4272

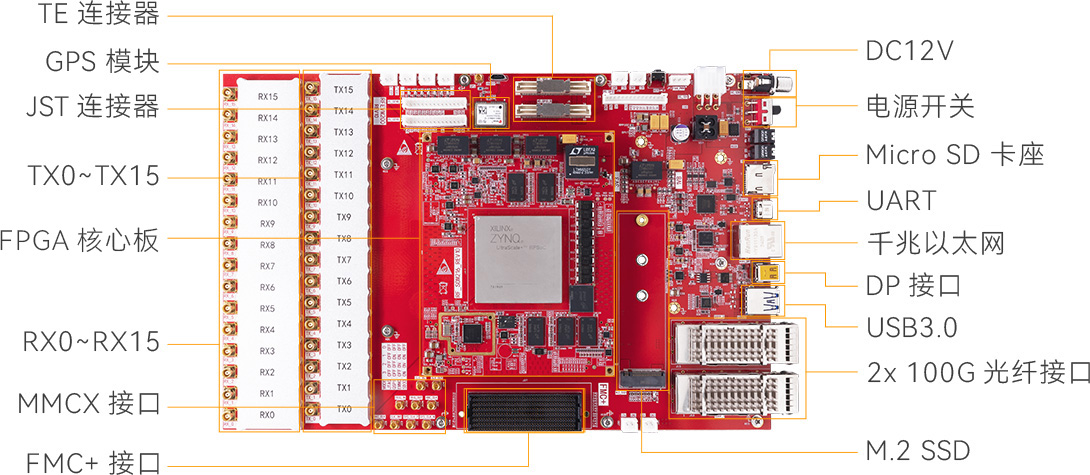

光纖接口

2 路 QSFP28 光纖接口，支持100G和40G模式

顯示接口

1 路miniDP接口，用于外接顯示設備

M.2 接口

1 路標準 NVME M.2 接口，接 M.2 SSD 固態硬盤（需要用戶購買）

USB3.0 接口

1 路 USB3.0 接口，用于連接外部的 USB 外設

千兆以太網接口

1 路千兆以太網接口，和電腦或其它網絡設備進行以太網數據交換

調試接口

Type-C 標準的 JTAG&UART 接口，用于 FPGA 程序的下載和調試

GPS

載板配有GPS模塊NEO-M8N，具有卓越的定位精度和靈敏度

FMC+接口

1個FMC+的擴展口，可以外接ALINX或者其他的FMC/FMC+模塊

EEPROM

1 片 IIC 接口的 EEPROM AT24CM01

SD 卡座

1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式

RTC 實時時鐘

1 路內置的 RTC 實時時鐘

LED 燈

4 個用戶 LED 燈

按鍵

1 個復位按鍵

擴展 IO

1 個 FMC+ 接口，提供 8 組 32.75G 的 GTY 和 130 個 Os
2 個高速 GPIO 擴展接口，提供 48 個 PLIOs
2 個低速 GPIO 擴展接口，提供 15 個 PLIOS
1 個 MIO 擴展接口，提供 8 個 PSMIOs

輸入電壓

+12V 電壓輸入

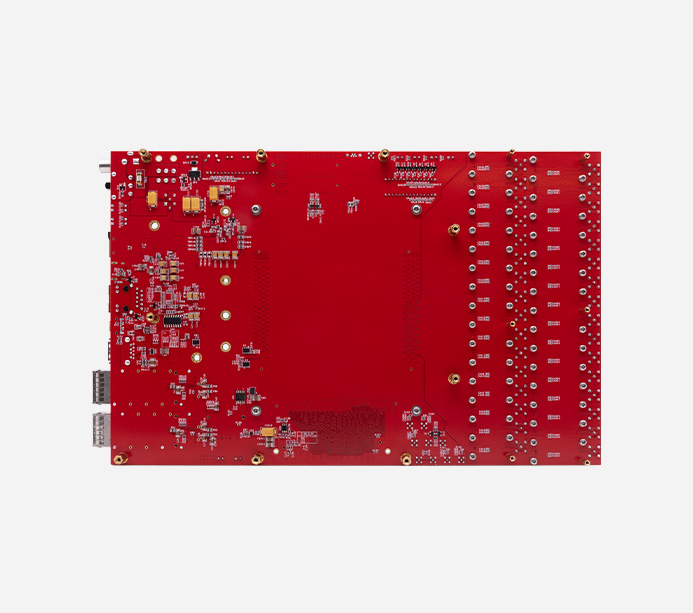

FPGA 開發板

1臺

SMA 直通電纜

8條

MCX-SMA 射頻線

16條

MMCX-SMA 射頻線

4條

電源

1個

USB3.0 調試線纜

1條

讀卡器

1根

TF卡

1個

網線

1 個

1個

尺寸大小

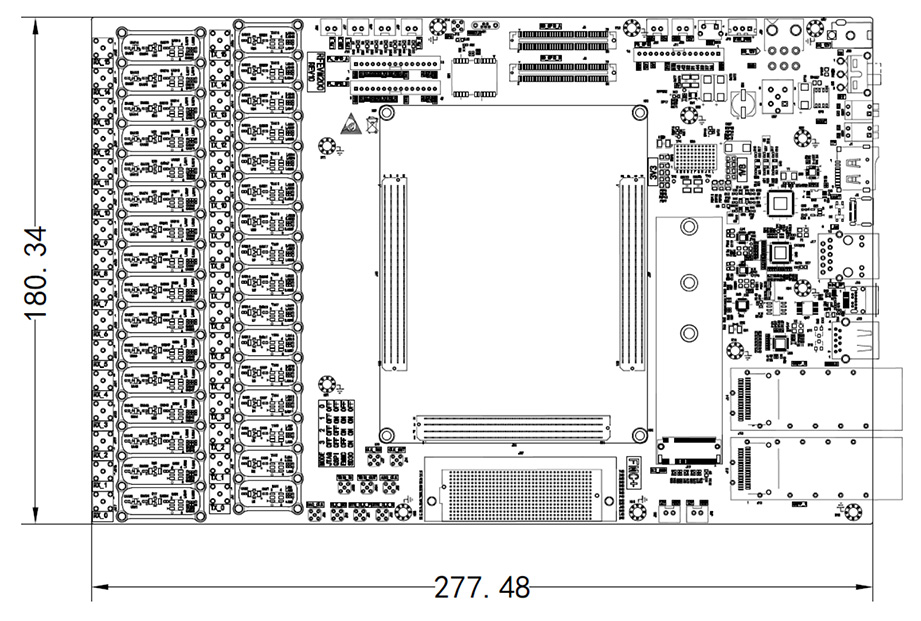

核心板 115mmx85mm，擴展板 254mmx180.34mm
