XCZU49DR
產品型號
ACRF49價格

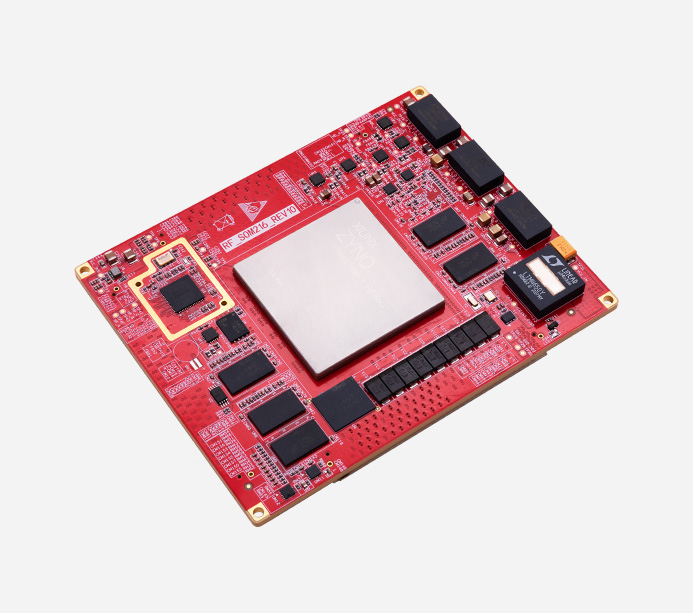

￥120000.00ACRF49 采用 AMD 公司的 RFSoC Gen3 系列 ZU49DR 主芯片，支持 16 路14 位 RF-ADC 輸入，最大采樣率可達 2.5GSPS，16 路 14 位 RF-DAC 輸出，最高采樣率可達 9.85GSPS
Logic Cells
LUTs
高性能 RF 射頻芯片
DSP Slices
16 路 14bit ADC
16 路 14bit DAC
芯片采用 ?Zynq UltraScale+ XCZU49DR FPGA? 芯片，集成 Quad ARM Cortex-A53 和 Dual ARM Cortex-R5F 處理器，支持實時操作系統 （RTOS）與 Linux 并行運行?

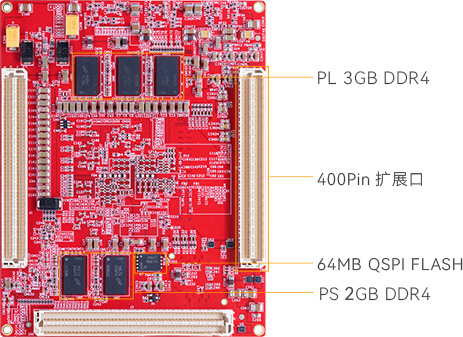

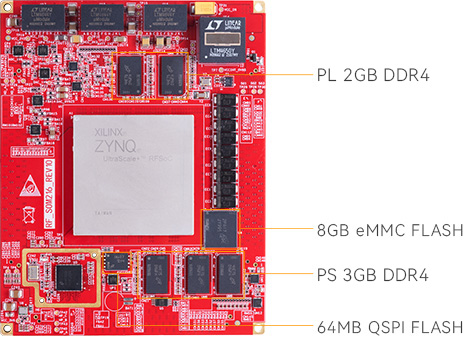

PS 端 DDR4 ECC
PL 端 DDR4
QSPI FLASH
eMMC FLASH
ACRF49 是一個功能強大的單芯片適應性無線電平臺，可提供高達 6GHz 的直接射頻采樣，具有多元素處理系統: FPGA、實時雙核 ARM 和四核 ARM，能夠采樣和處理射頻信號
主要特性:
01.自適應單芯片無線電平臺
02.將射頻設計轉移到數字領域
03.針對不同需求和新興標準的可編程邏輯
04.與分立解決方案相比，減少 PCB 面積
05.面向未來的綜合解決方案
06.頻段覆蓋 6GHz 以下，射頻直接采樣模式
07.支持 1x~40x 的插值/抽取系數

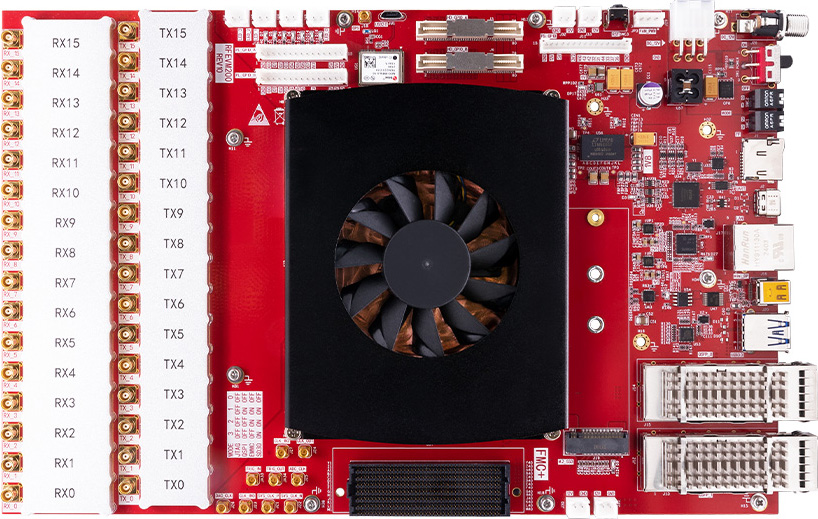

*點擊上方圖片查看 AXRF49 開發板詳情>>
FPGA 型號
XCZU49DR-2FFVF1760
內核 CPU
Quad-core ARM Cortex-A53
Dual-core ARM Cortex-R5F
14 bit 2.5GSPS RF-ADC
16
14 bit 9.85GSPS RF-DAC
16
Decimation/ interpolation
1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x
GTY / GTR
PL 端 GTY 16x/PS 端 GTR 4x
System Logic Cell
930K
CLB LUTs
425K
Max.Dist.RAM
13.0Mb
Total Block RAM
38.0Mb
UltraRAM
22.5Mb
DSP Slices
4272
內存
PS 端 5 片 1GB DDR4 共 5GB ECC
PL 端 5 片 1GB DDR4 共 5GB
eMMC
1 片 eMMC 顆粒，標配 8GB
QSPI FLASH
2 片 64MB 大小的 QSPI FLASH 芯片組成
EEPROM
1 片 EEPROM，容量為 1Mbit，通過 IIC 總線連接到 PS 端進行通信
時鐘配置
提供雙晶振時鐘
板間連接器
擴展出 3 個高速擴展口，使用 3 個 400Pin 的板間連接器
電源
核心板采用直流 12V 供電，通過連接器底板給核心板供電
FPGA 核心板
1 塊
尺寸大小
115mmx85mm

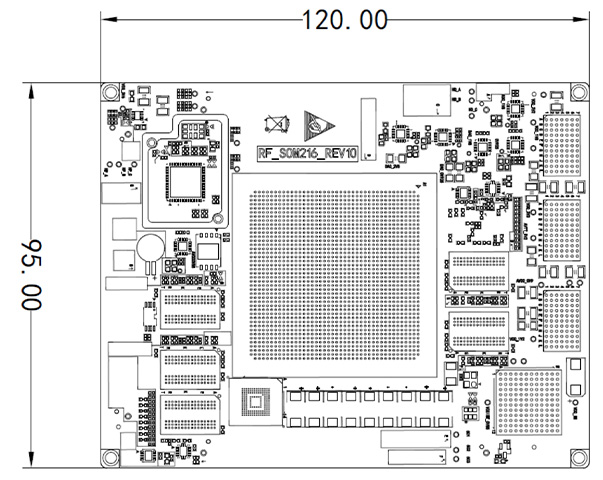

核心板結構尺寸圖
通過Zynq RFSoC，無線基礎設施制造商可 實現顯著的占板面積及功耗減少，這對后期MIMO技術的發展至關重要
作為面向可擴展、多功能、相控陣?yán)走_(dá)的單芯 片 TRX 解決方案，Zynq RFSoC 能夠在預警 場景下實現低時延收發，獲得最佳響應時間
通過Zynq RFSoC中用直接RF采樣、高靈 活、可重構邏輯及軟件可編程性，為信號生 成和信號分析構建高速度的多功能儀器
通過在 Zynq RFSoC 中使用直接 RF 采樣、高 度靈活的可重新配置邏輯和軟件可編程性，構 建用于信號生成和信號分析的高速多功能儀器
