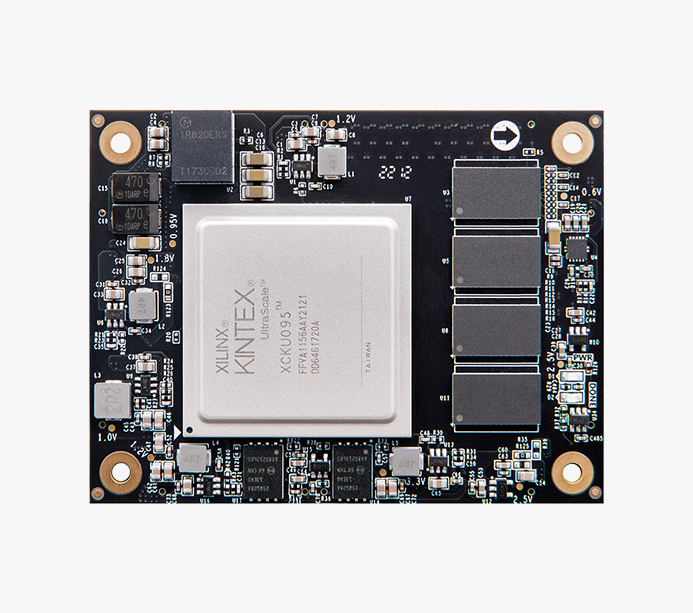

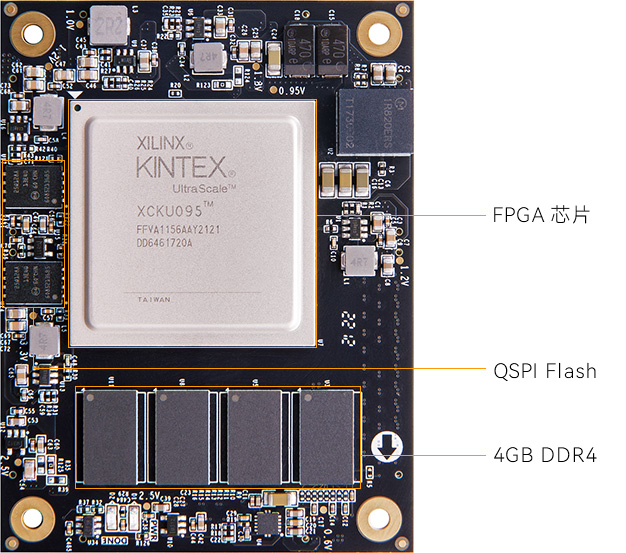

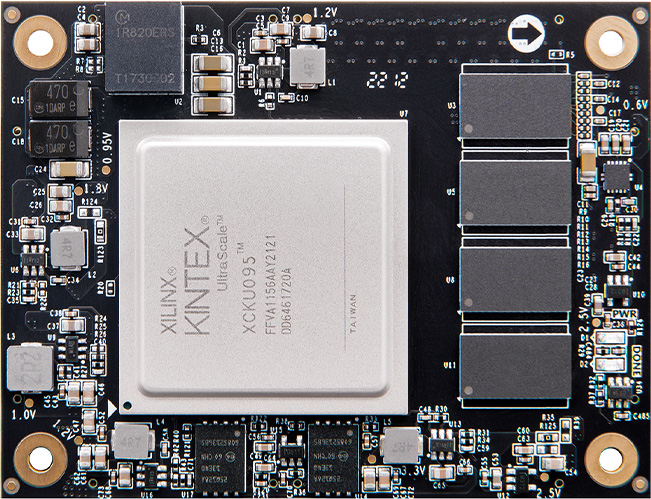

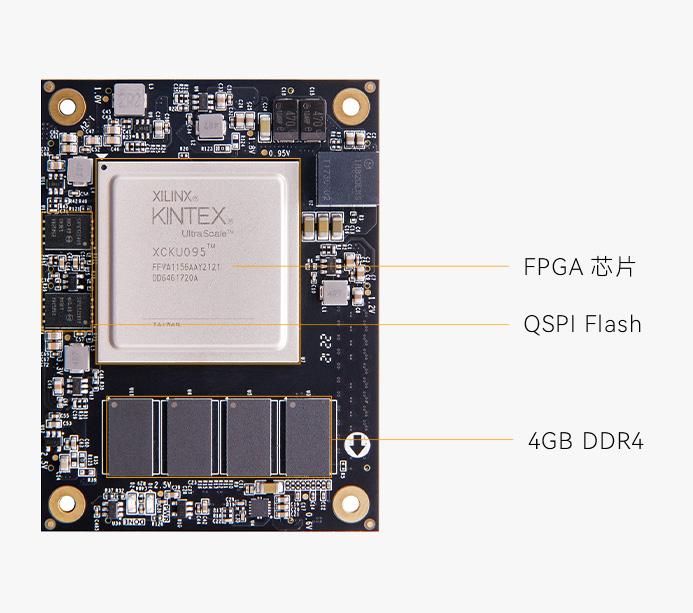

芯片型號

XCKU095-1FFVA1156I

芯片級別

速度等級 -1，工業級 , -40° C ~ 85° C

內存

4GB DDR4，64bit

Logic Cells

1,176K

CLB LUTs

537K

CLB Flip-Flops

1075K

Max. Distributed RAM

4,800Kb

Clock Mgmt Tiles (CMTs)

16

Total Block RAM

59.1Mb

DSP Slices

768

收發器

20x 16.3Gbps

PCI Express

PCIe Gen3 x8

HR I/O

52

HP I/O

255

DDR4

4 片 1GB DDR4 共 4GB

QSPI Flash

2  片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

晶振

1 個 200MHz 差分時鐘源，為 FPGA 提供系統時鐘

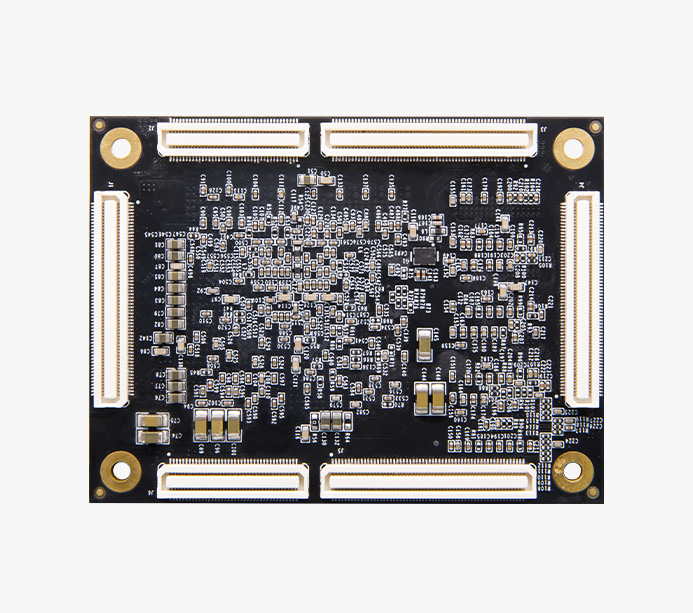

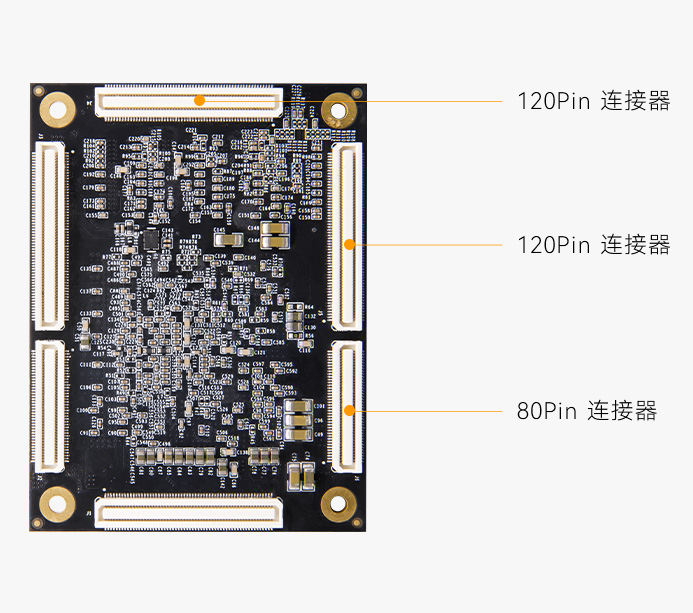

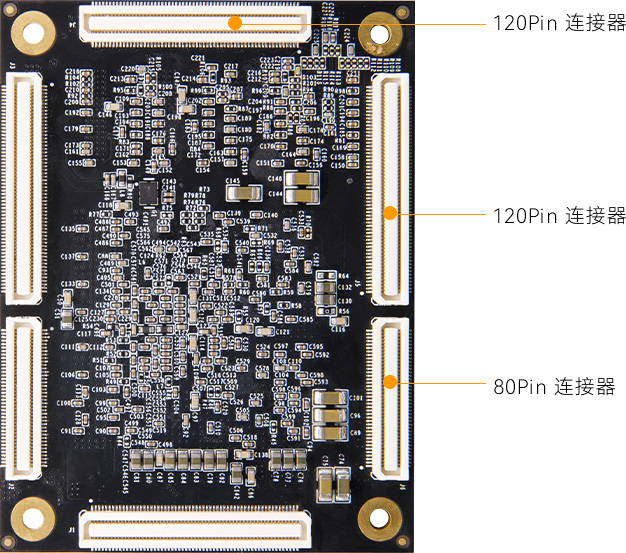

連接器

4 個 120Pin+ 2 個 80pin 的板間連接器和底板連接

IO

6 個板對板連接器擴展出了 359 個 IO，其中 104 個 IO 電平是 3.3V，其它 BANK 的 IO 都是 1.8V。另外擴展出 20 對高速收發器 GTH 接口

LED 燈

1 個電源指示燈，1 個 DONE 配置指示燈

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流保護

開發板

1 塊

散熱風扇

1 個

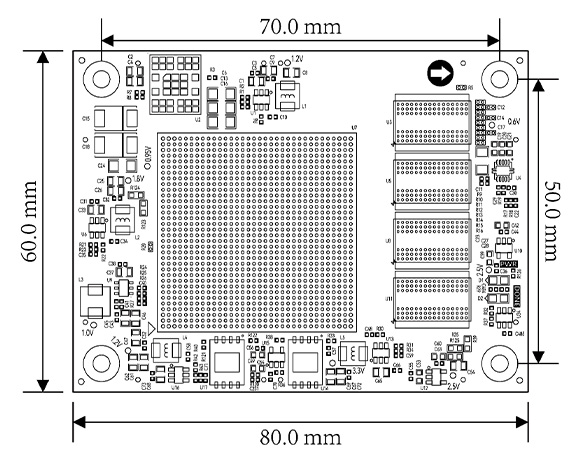

尺寸大小

80mmx 60mmx 9.7mm

疊層數量

采用 18 層 PCB 板設計，預留獨立電源層和 GND 層
